Đề thi Công nghệ 10 giữa kì 2 Kết nối tri thức (Công nghệ thiết kế)

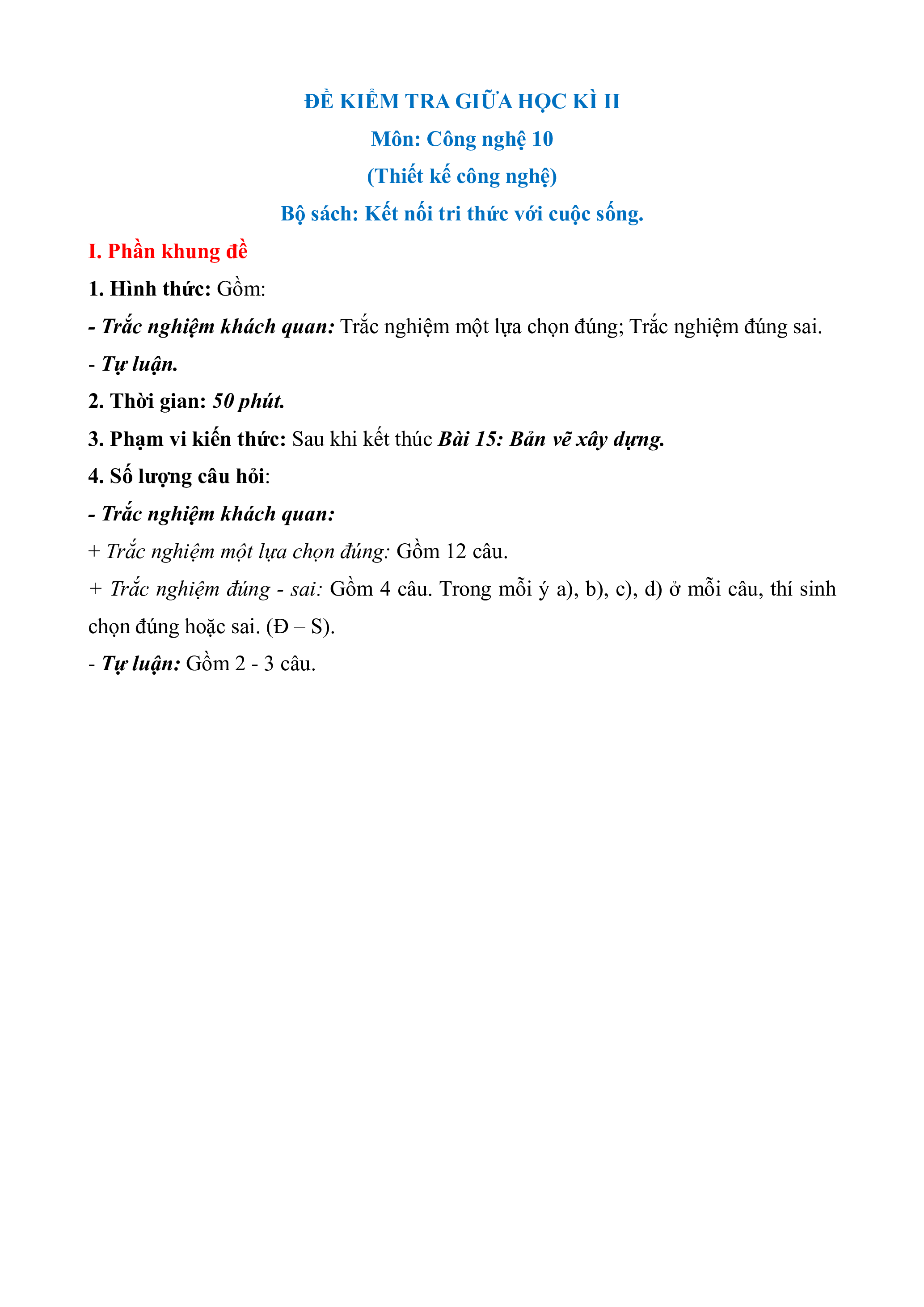

ĐỀ KIỂM TRA GIỮA HỌC KÌ II Môn: Công nghệ 10
(Thiết kế công nghệ)
Bộ sách: Kết nối tri thức với cuộc sống. I. Phần khung đề 1. Hình thức: Gồm:
- Trắc nghiệm khách quan: Trắc nghiệm một lựa chọn đúng; Trắc nghiệm đúng sai. - Tự luận.
2. Thời gian: 50 phút.
3. Phạm vi kiến thức: Sau khi kết thúc Bài 15: Bản vẽ xây dựng.
4. Số lượng câu hỏi:
- Trắc nghiệm khách quan:
+ Trắc nghiệm một lựa chọn đúng: Gồm 12 câu.
+ Trắc nghiệm đúng - sai: Gồm 4 câu. Trong mỗi ý a), b), c), d) ở mỗi câu, thí sinh
chọn đúng hoặc sai. (Đ – S).

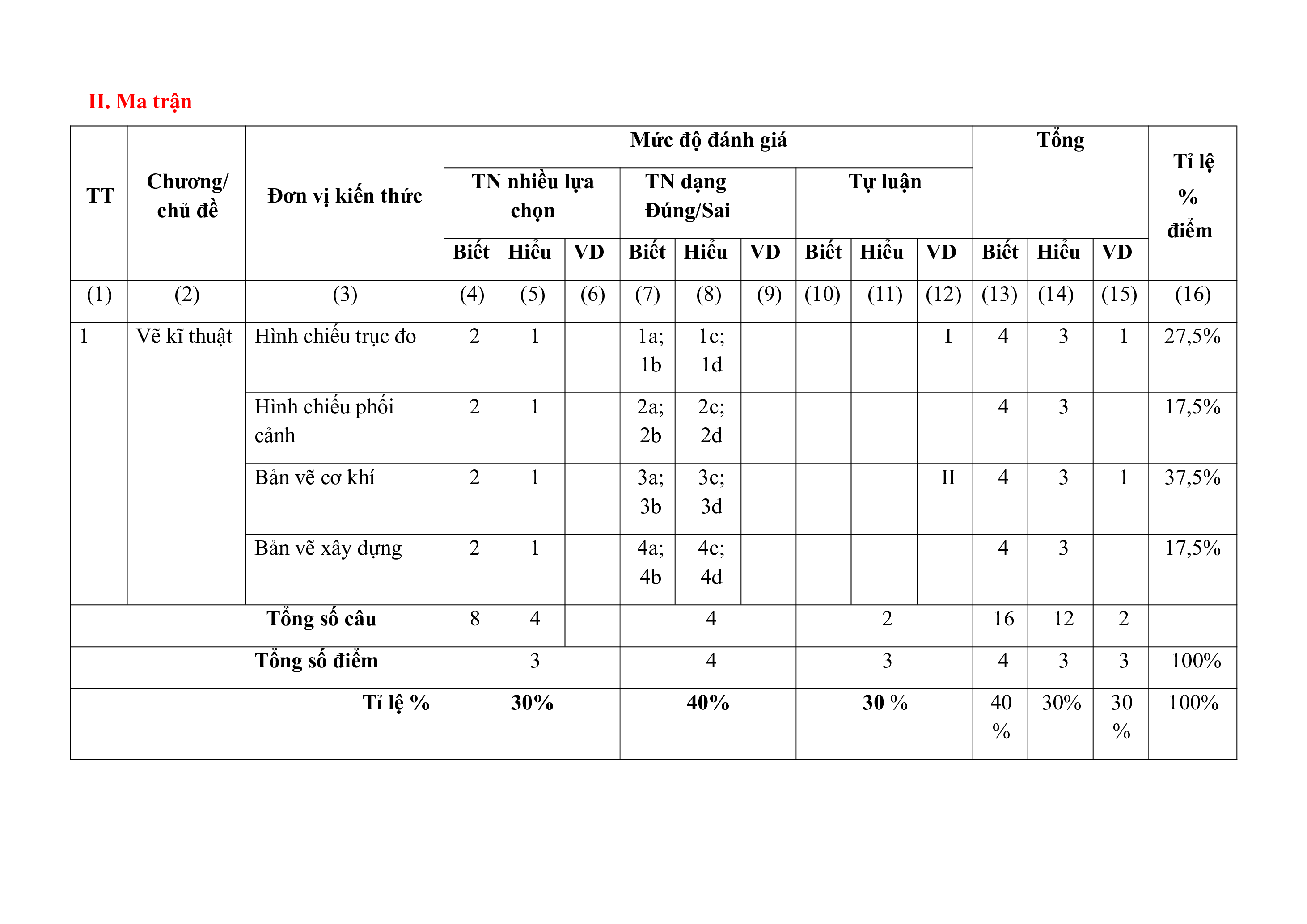

- Tự luận: Gồm 2 - 3 câu. II. Ma trận Mức độ đánh giá Tổng Tỉ lệ TT Chương/ TN nhiều lựa TN dạng Tự luận chủ đề Đơn vi kiến thức % chọn Đúng/Sai điểm
Biết Hiểu VD Biết Hiểu VD Biết Hiểu VD Biết Hiểu VD (1) (2) (3) (4) (5) (6) (7) (8)
(9) (10) (11) (12) (13) (14) (15) (16) 1
Vẽ kĩ thuật Hình chiếu trục đo 2 1 1a; 1c; I 4 3 1 27,5% 1b 1d Hình chiếu phối 2 1 2a; 2c; 4 3 17,5% cảnh 2b 2d Bản vẽ cơ khí 2 1 3a; 3c; II 4 3 1 37,5% 3b 3d Bản vẽ xây dựng 2 1 4a; 4c; 4 3 17,5% 4b 4d Tổng số câu 8 4 4 2 16 12 2 Tổng số điểm 3 4 3 4 3 3 100% Tỉ lệ % 30% 40% 30 % 40 30% 30 100% % % III. Đề kiểm tra Sở GD- ĐT …

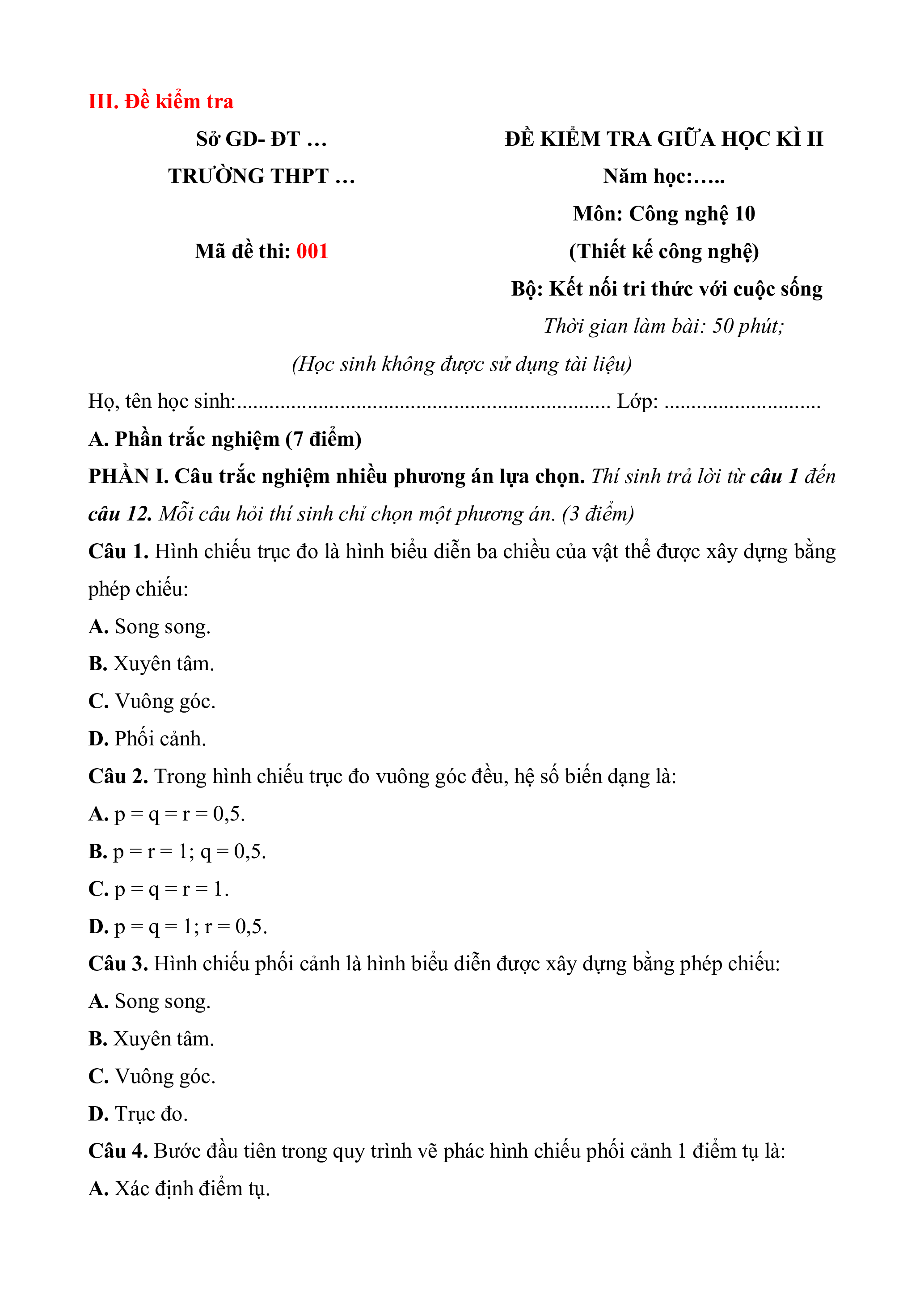

ĐỀ KIỂM TRA GIỮA HỌC KÌ II TRƯỜNG THPT … Năm học:…. Môn: Công nghệ 10 Mã đề thi: 001
(Thiết kế công nghệ)
Bộ: Kết nối tri thức với cuộc sống
Thời gian làm bài: 50 phút;
(Học sinh không được sử dụng tài liệu)
Họ, tên học sinh:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lớp: . . . . . . . . . . . . . . .
A. Phần trắc nghiệm (7 điểm)
PHẦN I. Câu trắc nghiệm nhiều phương án lựa chọn. Thí sinh trả lời từ câu 1 đến
câu 12. Mỗi câu hỏi thí sinh chỉ chọn một phương án. (3 điểm)
Câu 1. Hình chiếu trục đo là hình biểu diễn ba chiều của vật thể được xây dựng bằng phép chiếu: A. Song song. B. Xuyên tâm. C. Vuông góc. D. Phối cảnh.
Câu 2. Trong hình chiếu trục đo vuông góc đều, hệ số biến dạng là: A. p = q = r = 0,5. B. p = r = 1; q = 0,5. C. p = q = r = 1. D. p = q = 1; r = 0,5.
Câu 3. Hình chiếu phối cảnh là hình biểu diễn được xây dựng bằng phép chiếu: A. Song song. B. Xuyên tâm. C. Vuông góc. D. Trục đo.
Câu 4. Bước đầu tiên trong quy trình vẽ phác hình chiếu phối cảnh 1 điểm tụ là:
A. Xác định điểm tụ.

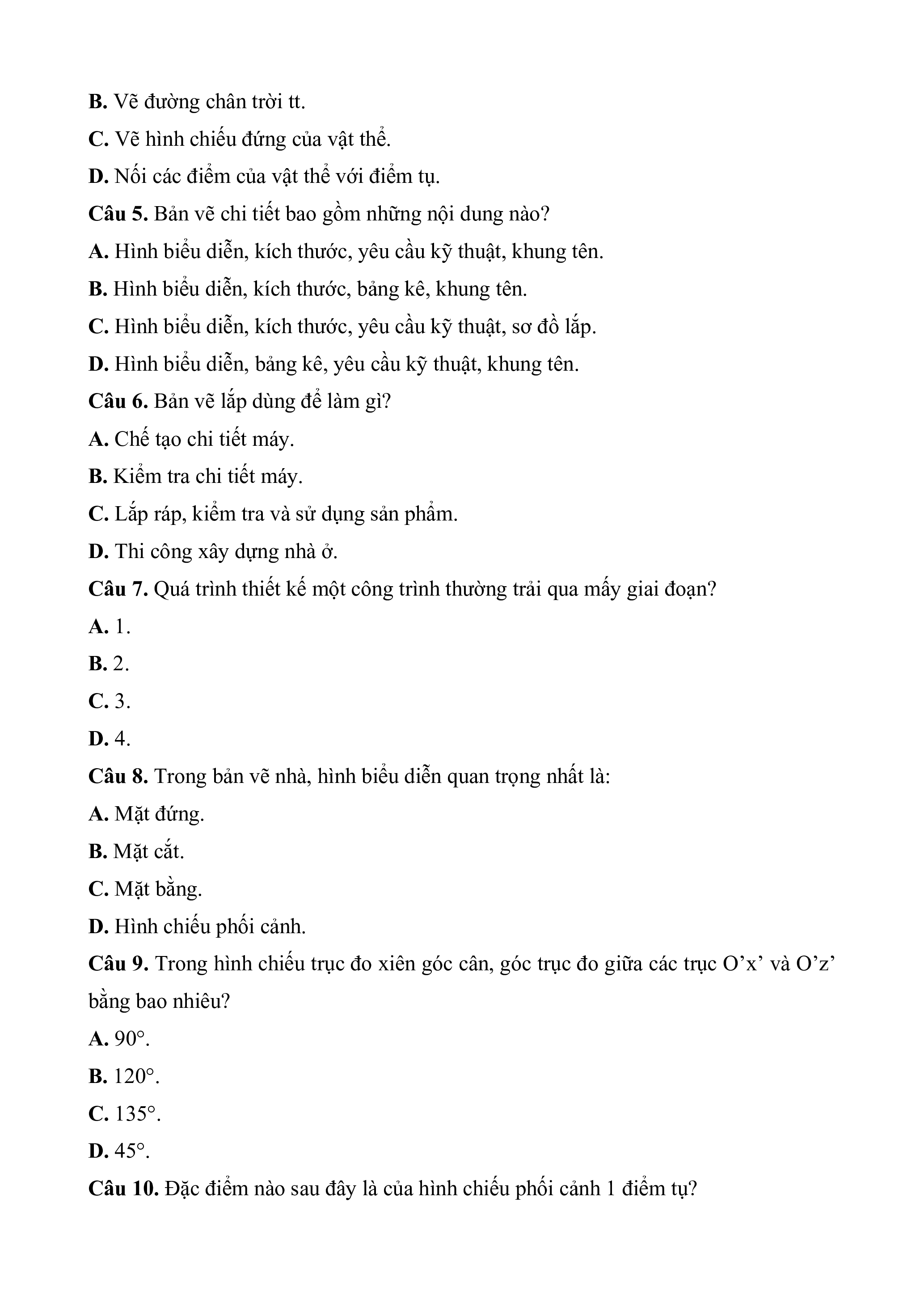

B. Vẽ đường chân trời tt.
C. Vẽ hình chiếu đứng của vật thể.
D. Nối các điểm của vật thể với điểm tụ.
Câu 5. Bản vẽ chi tiết bao gồm những nội dung nào?
A. Hình biểu diễn, kích thước, yêu cầu kỹ thuật, khung tên.
B. Hình biểu diễn, kích thước, bảng kê, khung tên.
C. Hình biểu diễn, kích thước, yêu cầu kỹ thuật, sơ đồ lắp.
D. Hình biểu diễn, bảng kê, yêu cầu kỹ thuật, khung tên.
Câu 6. Bản vẽ lắp dùng để làm gì?
A. Chế tạo chi tiết máy.
B. Kiểm tra chi tiết máy.
C. Lắp ráp, kiểm tra và sử dụng sản phẩm.
D. Thi công xây dựng nhà ở.
Câu 7. Quá trình thiết kế một công trình thường trải qua mấy giai đoạn? A. 1. B. 2. C. 3. D. 4.
Câu 8. Trong bản vẽ nhà, hình biểu diễn quan trọng nhất là: A. Mặt đứng. B. Mặt cắt. C. Mặt bằng.
D. Hình chiếu phối cảnh.
Câu 9. Trong hình chiếu trục đo xiên góc cân, góc trục đo giữa các trục O’x’ và O’z’ bằng bao nhiêu? A. 90°. B. 120°. C. 135°. D. 45°.
Câu 10. Đặc điểm nào sau đây là của hình chiếu phối cảnh 1 điểm tụ?
