Đề thi Công nghệ 10 giữa kì 2 Kết nối tri thức (Công nghệ thiết kế) - Đề 2

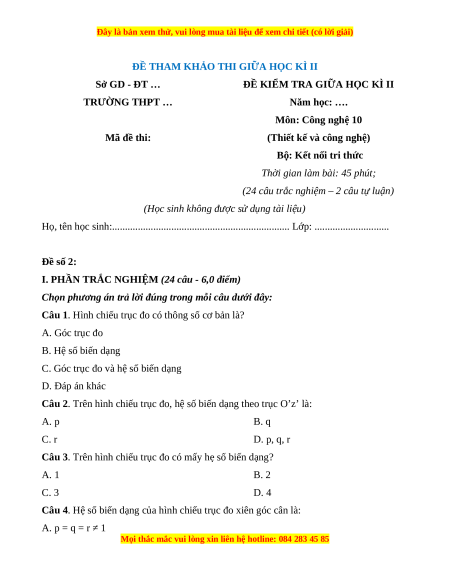

ĐỀ THAM KHẢO THI GIỮA HỌC KÌ II Sở GD - ĐT …
ĐỀ KIỂM TRA GIỮA HỌC KÌ II TRƯỜNG THPT … Năm học: …. Môn: Công nghệ 10 Mã đề thi:
(Thiết kế và công nghệ)
Bộ: Kết nối tri thức
Thời gian làm bài: 45 phút;
(24 câu trắc nghiệm – 2 câu tự luận)
(Học sinh không được sử dụng tài liệu)
Họ, tên học sinh:..................................................................... Lớp: ............................. Đề số 2:
I. PHẦN TRẮC NGHIỆM (24 câu - 6,0 điểm)
Chọn phương án trả lời đúng trong mỗi câu dưới đây:
Câu 1. Hình chiếu trục đo có thông số cơ bản là? A. Góc trục đo B. Hệ số biến dạng
C. Góc trục đo và hệ số biến dạng D. Đáp án khác
Câu 2. Trên hình chiếu trục đo, hệ số biến dạng theo trục O’z’ là: A. p B. q C. r D. p, q, r
Câu 3. Trên hình chiếu trục đo có mấy hẹ số biến dạng? A. 1 B. 2 C. 3 D. 4

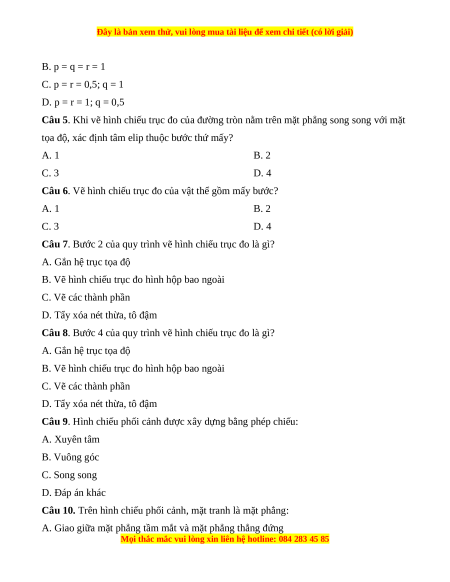

Câu 4. Hệ số biến dạng của hình chiếu trục đo xiên góc cân là: A. p = q = r ≠ 1

B. p = q = r = 1 C. p = r = 0,5; q = 1 D. p = r = 1; q = 0,5
Câu 5. Khi vẽ hình chiếu trục đo của đường tròn nằm trên mặt phẳng song song với mặt
tọa độ, xác định tâm elip thuộc bước thứ mấy? A. 1 B. 2 C. 3 D. 4
Câu 6. Vẽ hình chiếu trục đo của vật thể gồm mấy bước? A. 1 B. 2 C. 3 D. 4
Câu 7. Bước 2 của quy trình vẽ hình chiếu trục đo là gì?
A. Gắn hệ trục tọa độ
B. Vẽ hình chiếu trục đo hình hộp bao ngoài C. Vẽ các thành phần
D. Tẩy xóa nét thừa, tô đậm
Câu 8. Bước 4 của quy trình vẽ hình chiếu trục đo là gì?
A. Gắn hệ trục tọa độ
B. Vẽ hình chiếu trục đo hình hộp bao ngoài C. Vẽ các thành phần
D. Tẩy xóa nét thừa, tô đậm
Câu 9. Hình chiếu phối cảnh được xây dựng bằng phép chiếu: A. Xuyên tâm B. Vuông góc C. Song song D. Đáp án khác
Câu 10. Trên hình chiếu phối cảnh, mặt tranh là mặt phẳng:
A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng

B. Thẳng đứng C. Đi qua điểm nhìn D. Chứa vật thể

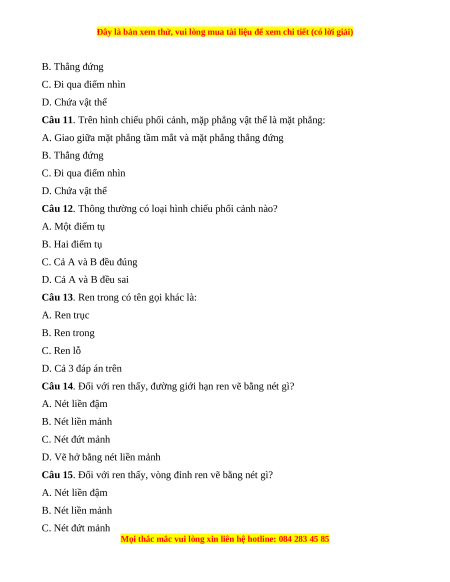

Câu 11. Trên hình chiếu phối cảnh, mặp phẳng vật thể là mặt phẳng:
A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng B. Thẳng đứng C. Đi qua điểm nhìn D. Chứa vật thể
Câu 12. Thông thường có loại hình chiếu phối cảnh nào? A. Một điểm tụ B. Hai điểm tụ C. Cả A và B đều đúng D. Cả A và B đều sai
Câu 13. Ren trong có tên gọi khác là: A. Ren trục B. Ren trong C. Ren lỗ D. Cả 3 đáp án trên
Câu 14. Đối với ren thấy, đường giới hạn ren vẽ bằng nét gì? A. Nét liền đậm B. Nét liền mảnh C. Nét đứt mảnh
D. Vẽ hở bằng nét liền mảnh
Câu 15. Đối với ren thấy, vòng đỉnh ren vẽ bằng nét gì? A. Nét liền đậm B. Nét liền mảnh C. Nét đứt mảnh


D. Vẽ hở bằng nét liền mảnh

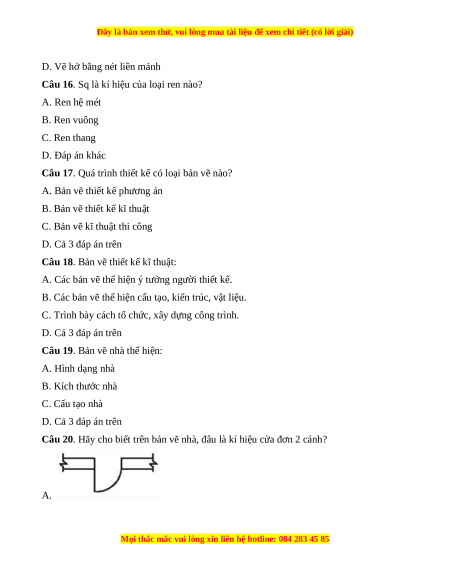

Câu 16. Sq là kí hiệu của loại ren nào? A. Ren hệ mét B. Ren vuông C. Ren thang D. Đáp án khác
Câu 17. Quá trình thiết kế có loại bản vẽ nào?
A. Bản vẽ thiết kế phương án
B. Bản vẽ thiết kế kĩ thuật
C. Bản vẽ kĩ thuật thi công D. Cả 3 đáp án trên
Câu 18. Bản vẽ thiết kế kĩ thuật:
A. Các bản vẽ thể hiện ý tưởng người thiết kế.
B. Các bản vẽ thể hiện cấu tạo, kiến trúc, vật liệu.
C. Trình bày cách tổ chức, xây dựng công trình. D. Cả 3 đáp án trên
Câu 19. Bản vẽ nhà thể hiện: A. Hình dạng nhà B. Kích thước nhà C. Cấu tạo nhà D. Cả 3 đáp án trên

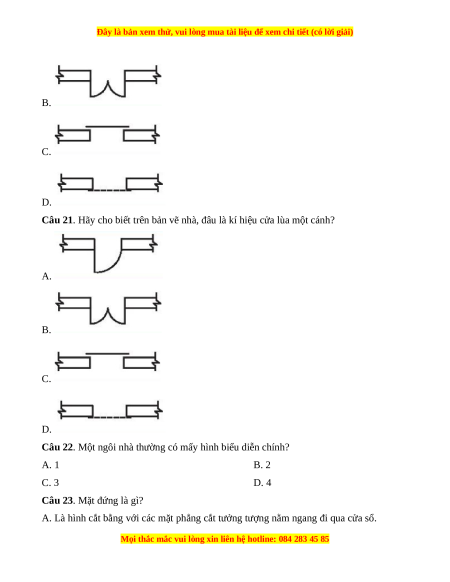

Câu 20. Hãy cho biết trên bản vẽ nhà, đâu là kí hiệu cửa đơn 2 cánh? A.
