Giáo án Công nghệ 10 Thiết kế Bài Kiểm tra giữa học kì 2 (Kết nối tri thức)

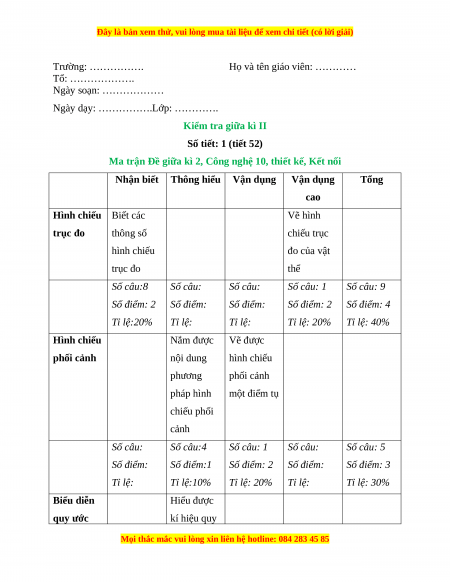

Trường: …………….
Họ và tên giáo viên: ………… Tổ: ……………….
Ngày soạn: ………………
Ngày dạy: …………….Lớp: ………….
Kiểm tra giữa kì II
Số tiết: 1 (tiết 52)
Ma trận Đề giữa kì 2, Công nghệ 10, thiết kế, Kết nối Nhận biết Thông hiểu Vận dụng Vận dụng Tổng cao
Hình chiếu Biết các Vẽ hình trục đo thông số chiếu trục hình chiếu đo của vật trục đo thể Số câu:8 Số câu: Số câu: Số câu: 1 Số câu: 9 Số điểm: 2 Số điểm: Số điểm: Số điểm: 2 Số điểm: 4 Tỉ lệ:20% Tỉ lệ: Tỉ lệ: Tỉ lệ: 20% Tỉ lệ: 40% Hình chiếu Nắm được Vẽ được phối cảnh nội dung hình chiếu phương phối cảnh pháp hình một điểm tụ chiếu phối cảnh Số câu: Số câu:4 Số câu: 1 Số câu: Số câu: 5 Số điểm: Số điểm:1 Số điểm: 2 Số điểm: Số điểm: 3 Tỉ lệ: Tỉ lệ:10% Tỉ lệ: 20% Tỉ lệ: Tỉ lệ: 30% Biểu diễn Hiểu được quy ước kí hiệu quy

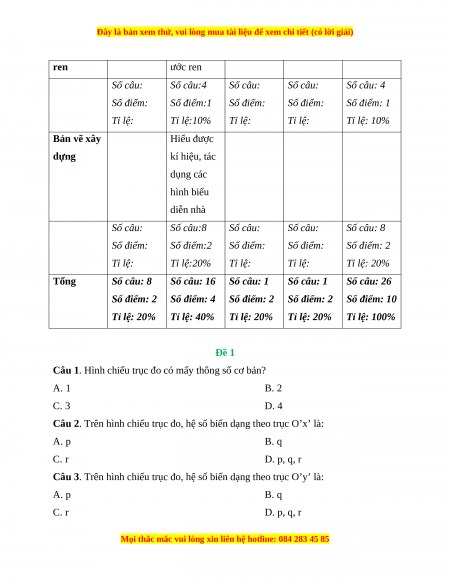

ren ước ren Số câu: Số câu:4 Số câu: Số câu: Số câu: 4 Số điểm: Số điểm:1 Số điểm: Số điểm: Số điểm: 1 Tỉ lệ: Tỉ lệ:10% Tỉ lệ: Tỉ lệ: Tỉ lệ: 10% Bản vẽ xây Hiểu được dựng kí hiệu, tác dụng các hình biểu diễn nhà Số câu: Số câu:8 Số câu: Số câu: Số câu: 8 Số điểm: Số điểm:2 Số điểm: Số điểm: Số điểm: 2 Tỉ lệ: Tỉ lệ:20% Tỉ lệ: Tỉ lệ: Tỉ lệ: 20% Tổng Số câu: 8 Số câu: 16 Số câu: 1 Số câu: 1 Số câu: 26 Số điểm: 2 Số điểm: 4 Số điểm: 2 Số điểm: 2 Số điểm: 10 Tỉ lệ: 20% Tỉ lệ: 40% Tỉ lệ: 20% Tỉ lệ: 20% Tỉ lệ: 100% Đề 1
Câu 1. Hình chiếu trục đo có mấy thông số cơ bản? A. 1 B. 2 C. 3 D. 4
Câu 2. Trên hình chiếu trục đo, hệ số biến dạng theo trục O’x’ là: A. p B. q C. r D. p, q, r
Câu 3. Trên hình chiếu trục đo, hệ số biến dạng theo trục O’y’ là: A. p B. q C. r D. p, q, r

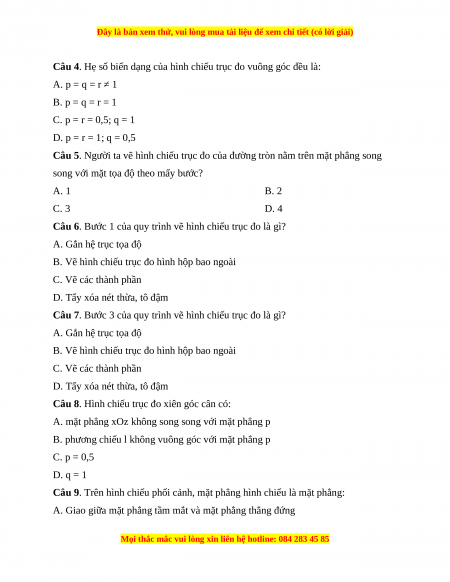

Câu 4. Hẹ số biến dạng của hình chiếu trục đo vuông góc đều là: A. p = q = r ≠ 1 B. p = q = r = 1 C. p = r = 0,5; q = 1 D. p = r = 1; q = 0,5
Câu 5. Người ta vẽ hình chiếu trục đo của đường tròn nằm trên mặt phẳng song
song với mặt tọa độ theo mấy bước? A. 1 B. 2 C. 3 D. 4
Câu 6. Bước 1 của quy trình vẽ hình chiếu trục đo là gì?
A. Gắn hệ trục tọa độ
B. Vẽ hình chiếu trục đo hình hộp bao ngoài C. Vẽ các thành phần
D. Tẩy xóa nét thừa, tô đậm
Câu 7. Bước 3 của quy trình vẽ hình chiếu trục đo là gì?
A. Gắn hệ trục tọa độ
B. Vẽ hình chiếu trục đo hình hộp bao ngoài C. Vẽ các thành phần
D. Tẩy xóa nét thừa, tô đậm
Câu 8. Hình chiếu trục đo xiên góc cân có:
A. mặt phẳng xOz không song song với mặt phẳng p
B. phương chiếu l không vuông góc với mặt phẳng p C. p = 0,5 D. q = 1
Câu 9. Trên hình chiếu phối cảnh, mặt phẳng hình chiếu là mặt phẳng:
A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng

B. Thẳng đứng C. Đi qua điểm nhìn D. Chứa vật thể

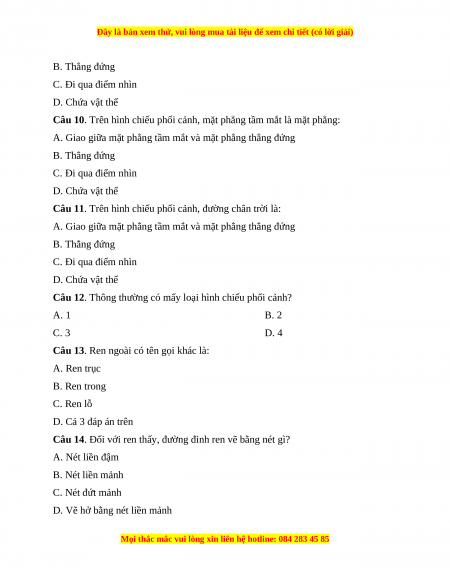

Câu 10. Trên hình chiếu phối cảnh, mặt phẳng tầm mắt là mặt phẳng:
A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng B. Thẳng đứng C. Đi qua điểm nhìn D. Chứa vật thể
Câu 11. Trên hình chiếu phối cảnh, đường chân trời là:
A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng B. Thẳng đứng C. Đi qua điểm nhìn D. Chứa vật thể
Câu 12. Thông thường có mấy loại hình chiếu phối cảnh? A. 1 B. 2 C. 3 D. 4
Câu 13. Ren ngoài có tên gọi khác là: A. Ren trục B. Ren trong C. Ren lỗ D. Cả 3 đáp án trên
Câu 14. Đối với ren thấy, đường đỉnh ren vẽ bằng nét gì? A. Nét liền đậm B. Nét liền mảnh C. Nét đứt mảnh
D. Vẽ hở bằng nét liền mảnh
