Đề cương Giữa kì 2 Công nghệ 9 Kết nối tri thức Lắp đặt mạng điện trong nhà

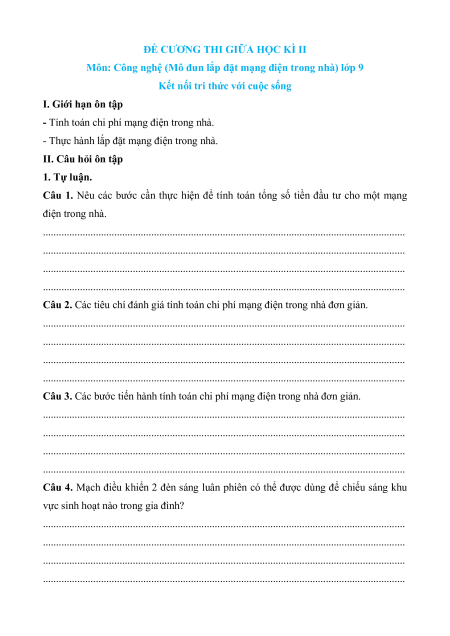

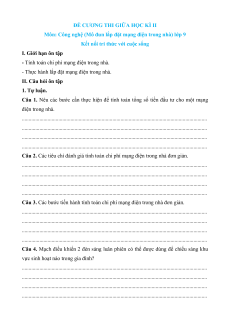

ĐỀ CƯƠNG THI GIỮA HỌC KÌ II
Môn: Công nghệ (Mô đun lắp đặt mạng điện trong nhà) lớp 9
Kết nối tri thức với cuộc sống I. Giới hạn ôn tập
- Tính toán chi phí mạng điện trong nhà.
- Thực hành lắp đặt mạng điện trong nhà. II. Câu hỏi ôn tập 1. Tự luận.
Câu 1. Nêu các bước cần thực hiện để tính toán tổng số tiền đầu tư cho một mạng điện trong nhà.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 2. Các tiêu chí đánh giá tính toán chi phí mạng điện trong nhà đơn giản.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 3. Các bước tiến hành tính toán chi phí mạng điện trong nhà đơn giản.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 4. Mạch điều khiển 2 đèn sáng luân phiên có thể được dùng để chiếu sáng khu
vực sinh hoạt nào trong gia đình?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

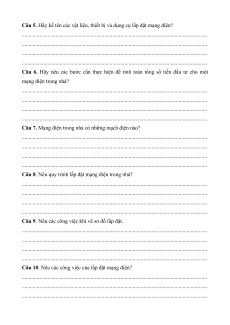

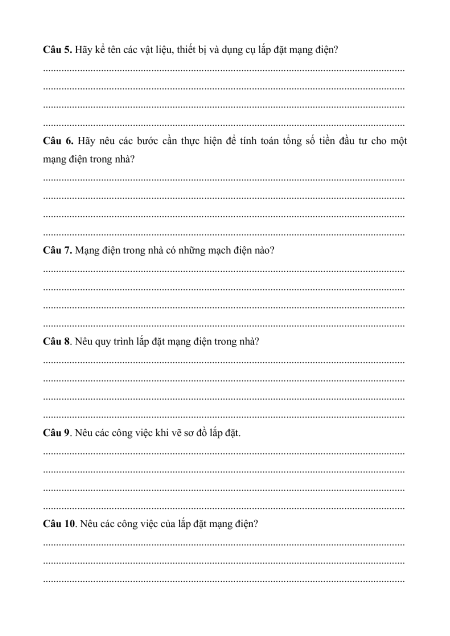

Câu 5. Hãy kể tên các vật liệu, thiết bị và dụng cụ lắp đặt mạng điện?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 6. Hãy nêu các bước cần thực hiện để tính toán tổng số tiền đầu tư cho một mạng điện trong nhà?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 7. Mạng điện trong nhà có những mạch điện nào?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 8. Nêu quy trình lắp đặt mạng điện trong nhà?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 9. Nêu các công việc khi vẽ sơ đồ lắp đặt.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 10. Nêu các công việc của lắp đặt mạng điện?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

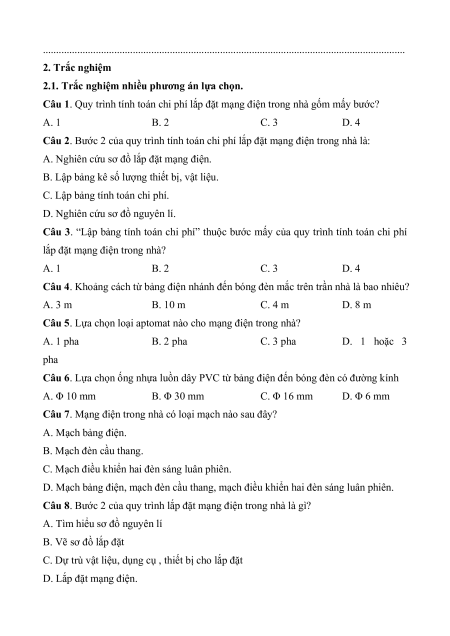

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2. Trắc nghiệm
2.1. Trắc nghiệm nhiều phương án lựa chọn.
Câu 1. Quy trình tính toán chi phí lắp đặt mạng điện trong nhà gốm mấy bước? A. 1 B. 2 C. 3 D. 4
Câu 2. Bước 2 của quy trình tính toán chi phí lắp đặt mạng điện trong nhà là:
A. Nghiên cứu sơ đồ lắp đặt mạng điện.
B. Lập bảng kê số lượng thiết bị, vật liệu.
C. Lập bảng tính toán chi phí.
D. Nghiên cứu sơ đồ nguyên lí.
Câu 3. “Lập bảng tính toán chi phí” thuộc bước mấy của quy trình tính toán chi phí
lắp đặt mạng điện trong nhà? A. 1 B. 2 C. 3 D. 4
Câu 4. Khoảng cách từ bảng điện nhánh đến bóng đèn mắc trên trần nhà là bao nhiêu? A. 3 m B. 10 m C. 4 m D. 8 m
Câu 5. Lựa chọn loại aptomat nào cho mạng điện trong nhà? A. 1 pha B. 2 pha C. 3 pha D. 1 hoặc 3 pha
Câu 6. Lựa chọn ống nhựa luồn dây PVC từ bảng điện đến bóng đèn có đường kính A. Φ 10 mm B. Φ 30 mm C. Φ 16 mm D. Φ 6 mm
Câu 7. Mạng điện trong nhà có loại mạch nào sau đây? A. Mạch bảng điện. B. Mạch đèn cầu thang.
C. Mạch điều khiển hai đèn sáng luân phiên.
D. Mạch bảng điện, mạch đèn cầu thang, mạch điều khiển hai đèn sáng luân phiên.
Câu 8. Bước 2 của quy trình lắp đặt mạng điện trong nhà là gì?
A. Tìm hiểu sơ đồ nguyên lí B. Vẽ sơ đồ lắp đặt
C. Dự trù vật liệu, dụng cụ , thiết bị cho lắp đặt
D. Lắp đặt mạng điện.

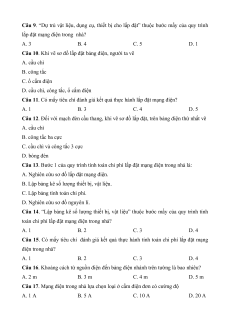

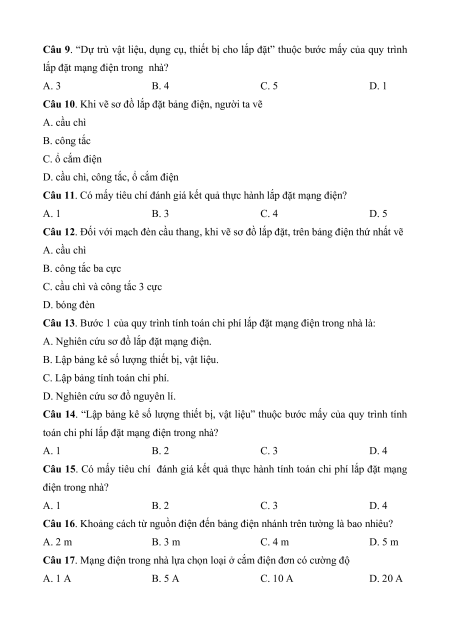

Câu 9. “Dự trù vật liệu, dụng cụ, thiết bị cho lắp đặt” thuộc bước mấy của quy trình
lắp đặt mạng điện trong nhà? A. 3 B. 4 C. 5 D. 1
Câu 10. Khi vẽ sơ đồ lắp đặt bảng điện, người ta vẽ A. cầu chì B. công tắc C. ổ cắm điện
D. cầu chì, công tắc, ổ cắm điện
Câu 11. Có mấy tiêu chí đánh giá kết quả thực hành lắp đặt mạng điện? A. 1 B. 3 C. 4 D. 5
Câu 12. Đối với mạch đèn cầu thang, khi vẽ sơ đồ lắp đặt, trên bảng điện thứ nhất vẽ A. cầu chì B. công tắc ba cực
C. cầu chì và công tắc 3 cực D. bóng đèn
Câu 13. Bước 1 của quy trình tính toán chi phí lắp đặt mạng điện trong nhà là:
A. Nghiên cứu sơ đồ lắp đặt mạng điện.
B. Lập bảng kê số lượng thiết bị, vật liệu.
C. Lập bảng tính toán chi phí.
D. Nghiên cứu sơ đồ nguyên lí.
Câu 14. “Lập bảng kê số lượng thiết bị, vật liệu” thuộc bước mấy của quy trình tính
toán chi phí lắp đặt mạng điện trong nhà? A. 1 B. 2 C. 3 D. 4
Câu 15. Có mấy tiêu chí đánh giá kết quả thực hành tính toán chi phí lắp đặt mạng điện trong nhà? A. 1 B. 2 C. 3 D. 4
Câu 16. Khoảng cách từ nguồn điện đến bảng điện nhánh trên tường là bao nhiêu? A. 2 m B. 3 m C. 4 m D. 5 m
Câu 17. Mạng điện trong nhà lựa chọn loại ở cắm điện đơn có cường độ A. 1 A B. 5 A C. 10 A D. 20 A
