GV:
Nguyễn
Xuân Phương
KHTN 8 – KNTT
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
CÔNG DỤNG CỦA
CẦU CHÌ, CẦU
DAO TỰ ĐỘNG,
RƠLE, CHUÔNG
ĐIỆN
MẠCH ĐIỆN VÀ
CÁC BỘ PHÂN
CỦA MẠCH
ĐIỆN
NỘI
DUNG
BÀI HỌC
Phần 01
MẠCH ĐIỆN VÀ CÁC BỘ
PHẬN CỦA MẠCH ĐIỆN

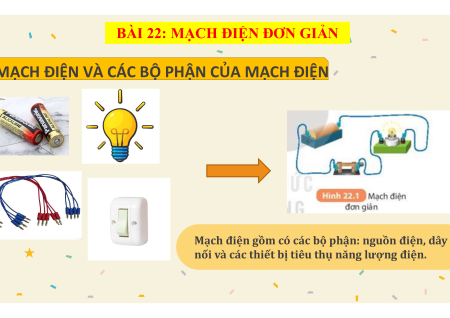

I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Mạch điện gồm có các bộ phận: nguồn điện, dây
nối và các thiết bị tiêu thụ năng lượng điện.
I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN
hiệu
các bộ phận của mạch điện
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Nguồn điện
(pin, ắcquy)
+
_
Bóng đèn
Dây nối
I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Công tắc
Điện trở
Chuông điện
Điốt
I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Điốt phát quang
Biến trở
Ampe kế
Vôn kế
Vận
dụng: Sử dụng các ký hiệu trên, hãy vẽ sơ đồ mạch điện hình 22.
1
I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
K
+
_
I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Vận
dụng: Gọi tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ
mạch
điện
Hình 22.2
Tên các thiết bị có trong sơ
đồ
mạch điện hình 22.2:
(1): nguồn điện
(2): khóa K mở
(3): bóng đèn
(4): điện trở
Vận dụng: Mắc mạch điện gồm pin, bóng đèn, công tắc,
dây
nối. Tiến hành kiểm tra và đóng công tắc để đảm bảo mạch
điện
kín và đèn sáng. Nếu đèn không sáng, tìm nguyên nhân.
Nếu
đèn không sáng kiểm tra một vài yếu
sau
:
Kiểm
tra xem pin còn điện hay hết Nếu
hết
thì thay pin mới.
Kiểm
tra bóng đèn còn dây tóc hay
đứt
Nếu bóng hỏng thì thay bóng mới.
Kiểm
tra các đoạn dây nối có chỗ nào bị
không, các chốt cắm, mấu nối đã chặt
chưa,
…. Nếu chưa thì chỉnh lại cho
mạch
kín hoặc thay dây khác.
Vận dụng: Dòng điện cung cấp bởi pin hoặc acquy có
chiều
không đổi gọi là dòng điện một chiều. Người ta quy ước
chiều
dòng điện trong mạch điện là chiều từ cực dương của nguồn
điện
qua dây nối và các dụng cụ tiêu thụ điện tới cực âm của
nguồn
điện. Vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch
điện
Hình 22.3.
Mạch điện có thể mô tả bằng sơ đồ và từ sơ
đồ
mạch điện có thể lắp mạch điện tương ứng.
I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Quy ước: Chiều dòng điện là
chiều từ cực dương qua dây
dẫn và các thiết bị điện tới cực
âm của nguồn điện.
Chiều quy ước của dòng
điện trong mạch điện
Phần 02
CÔNG DỤNG CỦA CẦU
CHÌ, CẦU DAO TỰ ĐỘNG,
RƠLE, CHUÔNG ĐIỆN
II. CÔNG DỤNG CỦA CẦU CHÌ, CẦU DAO TỰ ĐỘNG, RƠLE,
CHUÔNG ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Tác
dụng: Cầu chì, cầu dao tự động, role, chuông điện… để bảo
vệ
mạch
điện và cảnh báo sự cố xảy ra.
Cầu chì
- Cầu chì:
+ Là một bộ phận của mạch điện.
+ Cấu tạo chính: một đoạn dây chì nóng
chảy
nhiệt độ thấp so với các KL khác.
+ Tác dụng: bảo vệ các thiết bị điện khác
trong
mạch điện không bị hỏng khi dòng điện
trong
mạch đột ngột tăng quá mức.
II. CÔNG DỤNG CỦA CẦU CHÌ, CẦU DAO TỰ ĐỘNG, RƠLE,
CHUÔNG ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Cầu dao tự động
Cầu
dao tự động:
Là
một bộ phận của mạch điện.
Tác dụng: bảo vệ các thiết bị điện
khác
trong mạch điện không bị hỏng khi
dòng
điện trong mạch đột ngột tăng quá
mức
.
II. CÔNG DỤNG CỦA CẦU CHÌ, CẦU DAO TỰ ĐỘNG, RƠLE,
CHUÔNG ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN
Rơle
- Rơle:
+ Là một bộ phận
mạch điện.
+ Tác dụng: điều
khiển
đóng, ngắt mạch điện.
+ Sử dụng phổ biến
mach điều khiển tự
động
II. CÔNG DỤNG CỦA CẦU CHÌ, CẦU DAO TỰ ĐỘNG, RƠLE,
CHUÔNG ĐIỆN
BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN

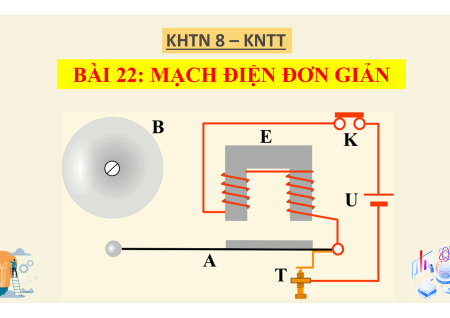

Chuông điện
Chuông
điện:
Là thiết bị điện ứng
dụng
hoạt động của nam
châm
điện.
Hoạt động: phát ra âm
thanh
khi có dòng điện
chạy
qua.
Vận dụng: Trong mạng điện của gia đình sử
dụng
thiết bị nào sau đây: cầu chì, cầu dao tự động,
role,
chuông điện? Hãy nêu công dụng của chúng.
lời:
Trong
mạng điện của gia
đình
có sử dụng cầu dao
động. Nó được mắc
ngay
sau đầu vào của
mạng
điện lưới đưa vào
từng
hộ gia đình hoặc ở
từng
tầng của căn hộ.
Thiết bị điện Công dụng
Cầu dao tự
động
Cầu dao sẽ tự
động
ngắt mạch điện để
các
thiết bị điện không
hỏng khi dòng điện
đột
ngột tăng quá
mức
Vận dụng: Nêu sự giống và khác nhau của cầu chì,
cầu dao tự động, rơle
Cầu chì Cầu dao tự động Rơle
Giống
nhau
Đều có chức năng ngắt điện, đóng điện.
Khác
nhau
Cầu chì tự nóng
chảy dây chì khi
dòng điện quá tải
và khi dây chì
nóng chảy phải
thay mới.
Tự ngắt khi điện
quá tải (chập cháy).
Khi khắc phục lại
dòng điện thì chỉ
việc đóng lại.
Dùng để
đóng
ngắt
những
dòng điện
lớn
ở mạch
điều
khiển tự động
.
Cầu chì, cầu dao tự động, role có tác
dụng
bảo vệ mạch điện, chuông điện có tác
dụng
phải tín hiệu bằng âm thanh.
EM ĐÃ HỌC?
1
Quy ước chiều dòng điện trong mạch điện là chiều
từ
cực dương của nguồn điện qua dây nối và các dụng
cụ
tiêu thụ năng lượng điện tới cực âm của nguồn điện.
Mạch điện đơn giản gồm có nguồn điện, dây nối, công tắc và
các
thiết bị điện tiêu thụ năng lượng khác.
