Đề cương ôn tập Cuối kì 1 Công nghệ 8

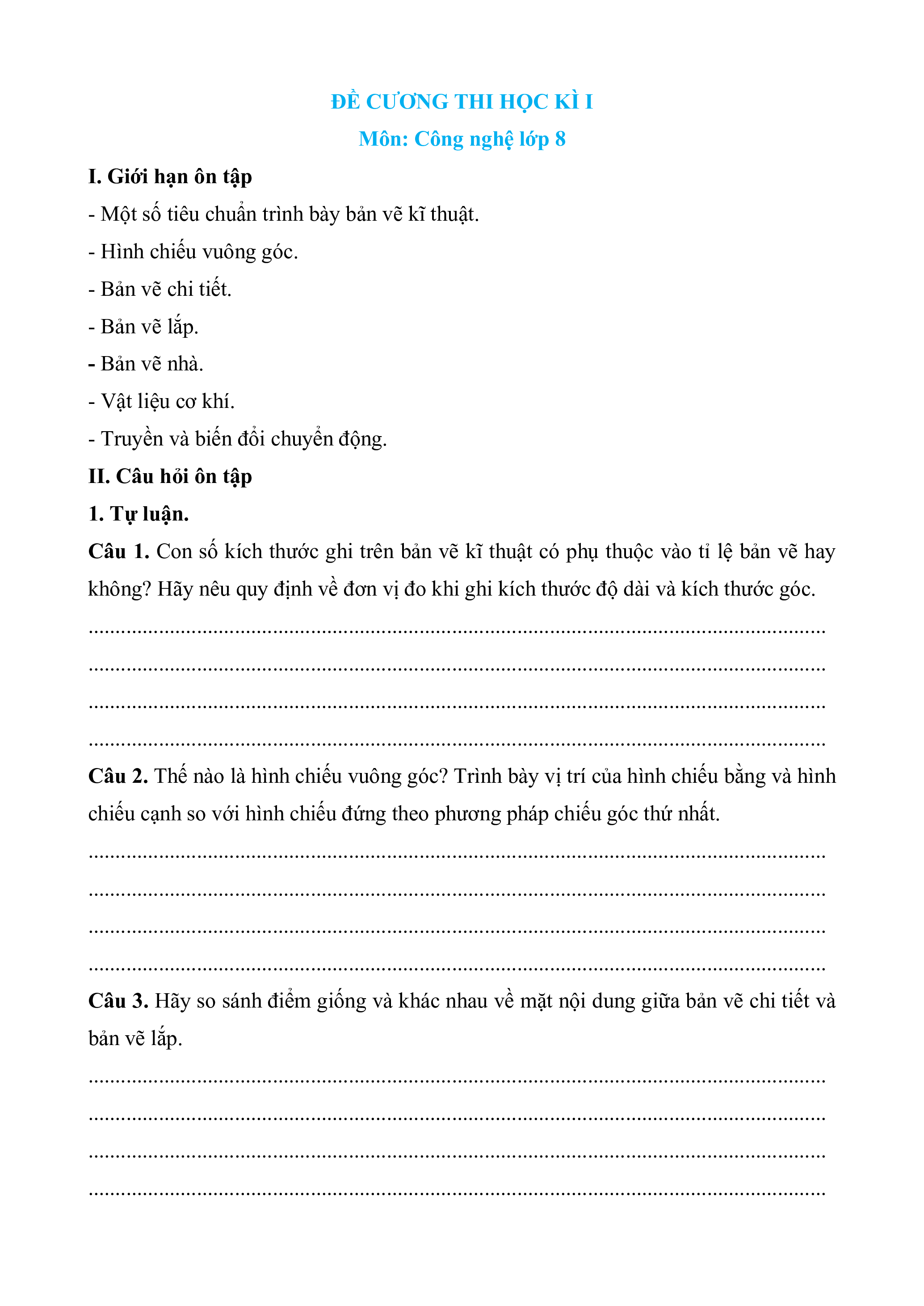

ĐỀ CƯƠNG THI HỌC KÌ I
Môn: Công nghệ lớp 8 I. Giới hạn ôn tập
- Một số tiêu chuẩn trình bày bản vẽ kĩ thuật. - Hình chiếu vuông góc. - Bản vẽ chi tiết. - Bản vẽ lắp. - Bản vẽ nhà. - Vật liệu cơ khí.
- Truyền và biến đổi chuyển động. II. Câu hỏi ôn tập 1. Tự luận.
Câu 1. Con số kích thước ghi trên bản vẽ kĩ thuật có phụ thuộc vào tỉ lệ bản vẽ hay
không? Hãy nêu quy định về đơn vị đo khi ghi kích thước độ dài và kích thước góc.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 2. Thế nào là hình chiếu vuông góc? Trình bày vị trí của hình chiếu bằng và hình
chiếu cạnh so với hình chiếu đứng theo phương pháp chiếu góc thứ nhất.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 3. Hãy so sánh điểm giống và khác nhau về mặt nội dung giữa bản vẽ chi tiết và bản vẽ lắp.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

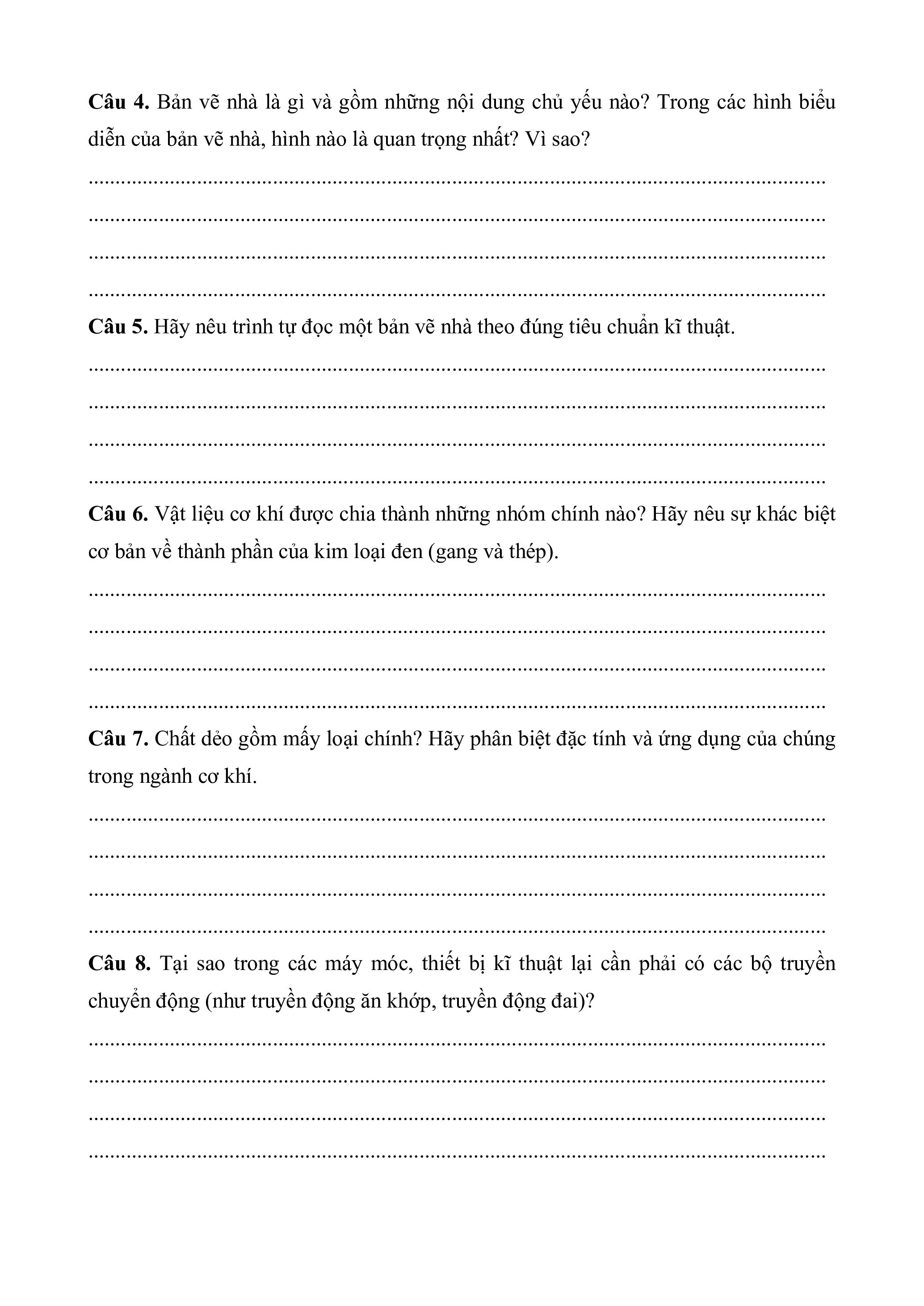

Câu 4. Bản vẽ nhà là gì và gồm những nội dung chủ yếu nào? Trong các hình biểu
diễn của bản vẽ nhà, hình nào là quan trọng nhất? Vì sao?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 5. Hãy nêu trình tự đọc một bản vẽ nhà theo đúng tiêu chuẩn kĩ thuật.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 6. Vật liệu cơ khí được chia thành những nhóm chính nào? Hãy nêu sự khác biệt
cơ bản về thành phần của kim loại đen (gang và thép).
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 7. Chất dẻo gồm mấy loại chính? Hãy phân biệt đặc tính và ứng dụng của chúng trong ngành cơ khí.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 8. Tại sao trong các máy móc, thiết bị kĩ thuật lại cần phải có các bộ truyền
chuyển động (như truyền động ăn khớp, truyền động đai)?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

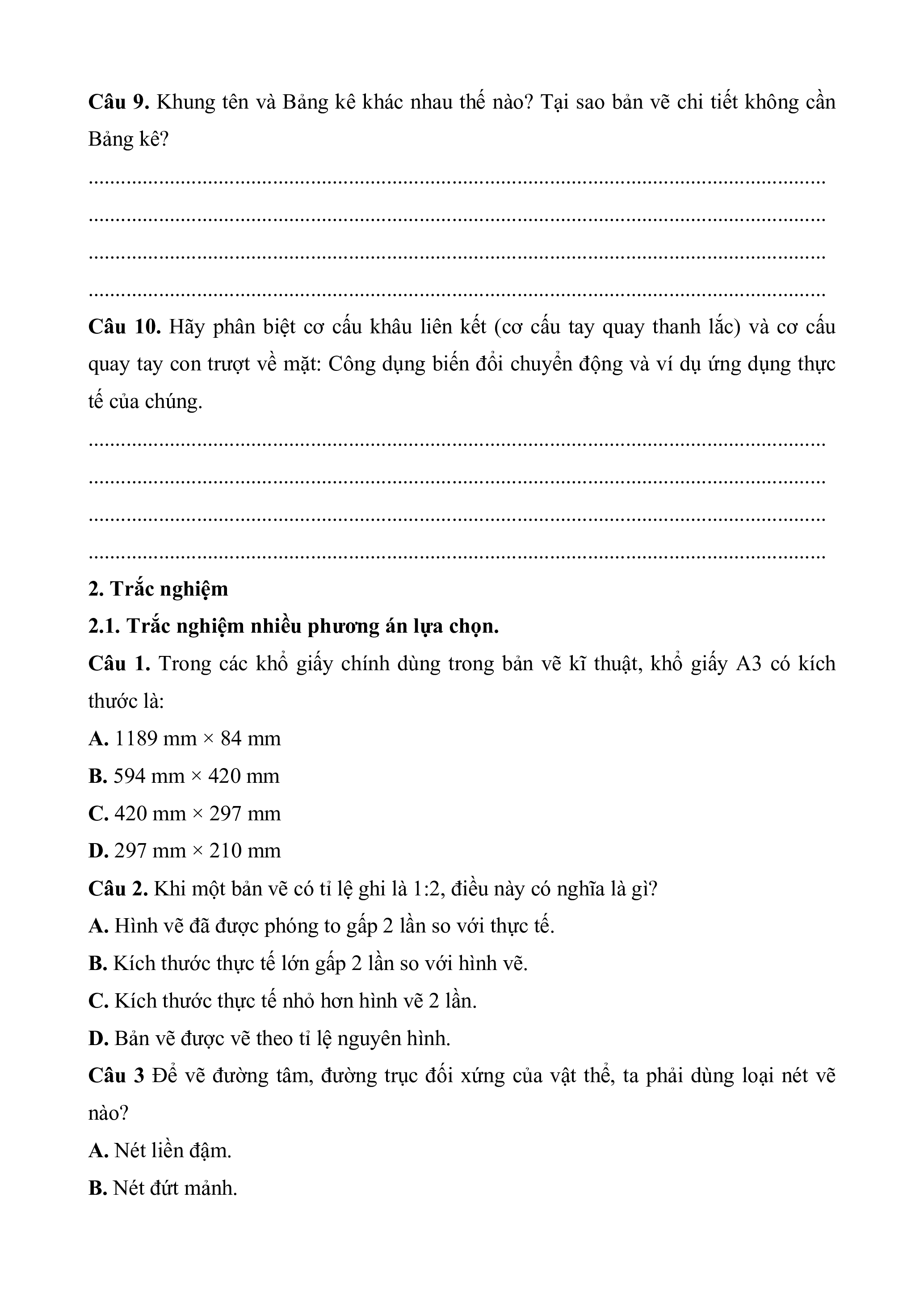

Câu 9. Khung tên và Bảng kê khác nhau thế nào? Tại sao bản vẽ chi tiết không cần Bảng kê?
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câu 10. Hãy phân biệt cơ cấu khâu liên kết (cơ cấu tay quay thanh lắc) và cơ cấu
quay tay con trượt về mặt: Công dụng biến đổi chuyển động và ví dụ ứng dụng thực tế của chúng.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2. Trắc nghiệm
2.1. Trắc nghiệm nhiều phương án lựa chọn.
Câu 1. Trong các khổ giấy chính dùng trong bản vẽ kĩ thuật, khổ giấy A3 có kích thước là: A. 1189 mm × 84 mm B. 594 mm × 420 mm C. 420 mm × 297 mm D. 297 mm × 210 mm
Câu 2. Khi một bản vẽ có tỉ lệ ghi là 1:2, điều này có nghĩa là gì?
A. Hình vẽ đã được phóng to gấp 2 lần so với thực tế.
B. Kích thước thực tế lớn gấp 2 lần so với hình vẽ.
C. Kích thước thực tế nhỏ hơn hình vẽ 2 lần.
D. Bản vẽ được vẽ theo tỉ lệ nguyên hình.

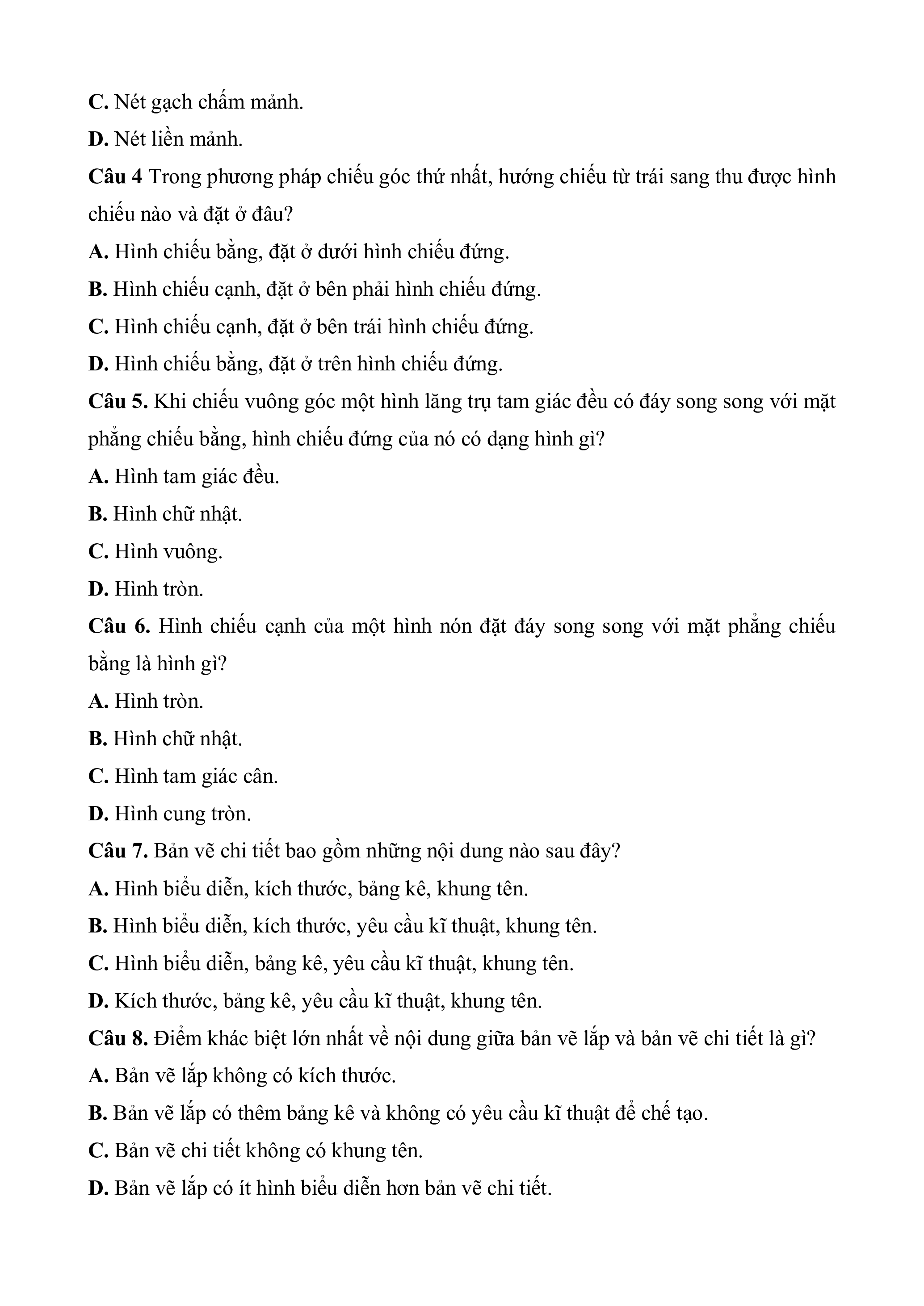

Câu 3 Để vẽ đường tâm, đường trục đối xứng của vật thể, ta phải dùng loại nét vẽ nào? A. Nét liền đậm. B. Nét đứt mảnh.
C. Nét gạch chấm mảnh. D. Nét liền mảnh.
Câu 4 Trong phương pháp chiếu góc thứ nhất, hướng chiếu từ trái sang thu được hình
chiếu nào và đặt ở đâu?
A. Hình chiếu bằng, đặt ở dưới hình chiếu đứng.
B. Hình chiếu cạnh, đặt ở bên phải hình chiếu đứng.
C. Hình chiếu cạnh, đặt ở bên trái hình chiếu đứng.
D. Hình chiếu bằng, đặt ở trên hình chiếu đứng.
Câu 5. Khi chiếu vuông góc một hình lăng trụ tam giác đều có đáy song song với mặt
phẳng chiếu bằng, hình chiếu đứng của nó có dạng hình gì?
A. Hình tam giác đều. B. Hình chữ nhật. C. Hình vuông. D. Hình tròn.
Câu 6. Hình chiếu cạnh của một hình nón đặt đáy song song với mặt phẳng chiếu bằng là hình gì? A. Hình tròn. B. Hình chữ nhật.
C. Hình tam giác cân. D. Hình cung tròn.
Câu 7. Bản vẽ chi tiết bao gồm những nội dung nào sau đây?
A. Hình biểu diễn, kích thước, bảng kê, khung tên.
B. Hình biểu diễn, kích thước, yêu cầu kĩ thuật, khung tên.
C. Hình biểu diễn, bảng kê, yêu cầu kĩ thuật, khung tên.
D. Kích thước, bảng kê, yêu cầu kĩ thuật, khung tên.
Câu 8. Điểm khác biệt lớn nhất về nội dung giữa bản vẽ lắp và bản vẽ chi tiết là gì?
A. Bản vẽ lắp không có kích thước.
B. Bản vẽ lắp có thêm bảng kê và không có yêu cầu kĩ thuật để chế tạo.
C. Bản vẽ chi tiết không có khung tên.
D. Bản vẽ lắp có ít hình biểu diễn hơn bản vẽ chi tiết.
