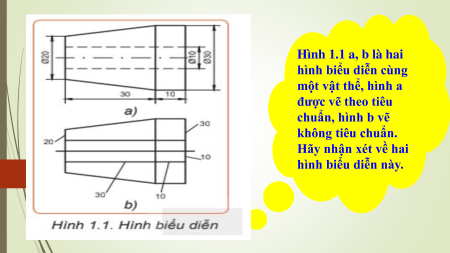

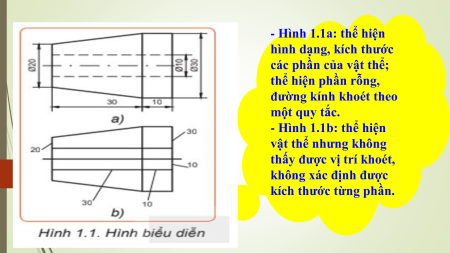

BÀI 1. MỘT SỐ TIÊU CHUẨN TRÌNH BÀY BẢN VẼ KỸ THUẬT Hình 1.1 a, b là hai hình biểu diễn cùng một vật thể, hình a được vẽ theo tiêu chuẩn, hình b vẽ không tiêu chuẩn. Hãy nhận xét về hai hình biểu diễn này. - Hình 1.1a: thể hiện hình dạng, kích thước
các phần của vật thể; thể hiện phần rỗng, đường kính khoét theo một quy tắc. - Hình 1.1b: thể hiện vật thể nhưng không
thấy được vị trí khoét, không xác định được
kích thước từng phần.

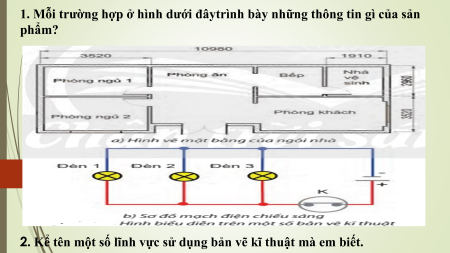

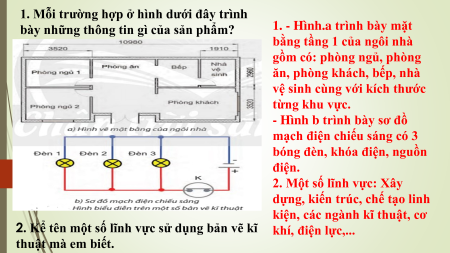

1. Mỗi trường hợp ở hình dưới đâytrình bày những thông tin gì của sản phẩm?
2. Kể tên một số lĩnh vực sử dụng bản vẽ kĩ thuật mà em biết.
