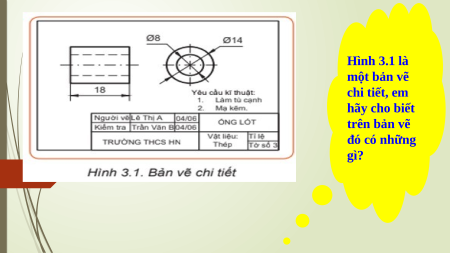

BÀI 3. BẢN VẼ CHI TIẾT Hình 3.1 là một bản vẽ chi tiết, em hãy cho biết trên bản vẽ đó có những gì?
- Các thông tin về bản vẽ:
+ Yêu cầu: làm tù cạnh và mạ kẽm
+ Đường kính vòng ngoài: 14 mm
+ Đường kính vòng trong: 8 mm
+ Ngày vẽ: 04/06, người vẽ Lê Thị A + Ngày kiểm tra: 04/06,
người kiểm tra Trần Văn B + Vật liệu: thép + Tờ số 3

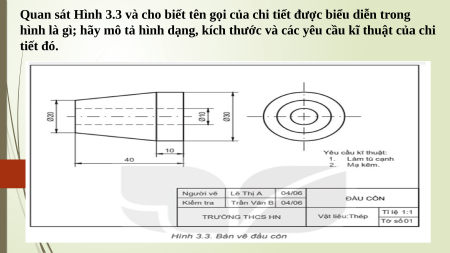

Quan sát Hình 3.3 và cho biết tên gọi của chi tiết được biểu diễn trong
hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết đó.
Giáo án Powerpoint Bài 3 Công nghệ 8 Kết nối tri thức: Bản vẽ chi tiết
566
283 lượt tải
MUA NGAY ĐỂ XEM TOÀN BỘ TÀI LIỆU
CÁCH MUA:
- B1: Gửi phí vào TK:
0711000255837- NGUYEN THANH TUYEN - Ngân hàng Vietcombank (QR) - B2: Nhắn tin tới Zalo VietJack Official ( nhấn vào đây ) để xác nhận thanh toán và tải tài liệu - giáo án
Liên hệ ngay Hotline hỗ trợ: 084 283 45 85
Bộ bài giảng điện tử Công nghệ lớp 8 Kết nối tri thức được cập nhật liên tục trong gói này từ nay đến hết tháng 3/2024.
Để tải tài liệu gốc về máy bạn click vào nút Tải Xuống ở trên!
Thuộc bộ (mua theo bộ để tiết kiệm hơn):
- Bộ bài giảng powerpoint Công nghệ lớp 8 Kết nối tri thức bao gồm đầy đủ các bài giảng trong cả năm học. Bộ bài giảng được thiết kế theo phong cách hiện đại, đẹp mắt, trình bày chi tiết cho từng phần học và bám sát chương trình Sách giáo khoa Công nghệ lớp 8 Kết nối tri thức.
- Mua trọn bộ sẽ tiết kiệm hơn tải lẻ 50%.
Đánh giá
4.6 / 5(566 )5
4
3
2
1
Trọng Bình
Tài liệu hay
Giúp ích cho tôi rất nhiều
Duy Trần
Tài liệu chuẩn
Rất thích tài liệu bên VJ soạn (bám sát chương trình dạy)
TÀI LIỆU BỘ BÁN CHẠY MÔN Công Nghệ
Xem thêm-
Bài giảng Powerpoint Công nghệ 8 Kết nối tri thức400.000 ₫ 1.8 K 0.9 K lượt tải
-
Đề thi cuối kì 1 Công nghệ 8 Chân trời sáng tạo có đáp án50.000 ₫ 2.2 K 1.1 K lượt tải
-
Đề thi giữa kì 1 Công nghệ 8 Kết nối tri thức có đáp án50.000 ₫ 15.9 K 8 K lượt tải
-
Đề thi giữa kì 2 Công nghệ 8 Chân trời sáng tạo có đáp án50.000 ₫ 4.2 K 2.1 K lượt tải
-
Đề thi giữa kì 1 Công nghệ 8 Chân trời sáng tạo có đáp án50.000 ₫ 9.3 K 4.7 K lượt tải
-
Giáo án Công nghệ 8 Chân trời sáng tạo (năm 2024) | Giáo án Công nghệ 8 mới, chuẩn nhất200.000 ₫ 0.9 K 454 lượt tải
-
Đề thi cuối kì 2 Công nghệ 8 Chân trời sáng tạo có đáp án50.000 ₫ 3.3 K 1.6 K lượt tải
-
Đề thi giữa kì 2 Công nghệ 8 Cánh diều có đáp án50.000 ₫ 1.5 K 750 lượt tải
TÀI LIỆU BỘ BÁN CHẠY Lớp 8
Xem thêm-
Bộ 22 đề thi cuối kì 1 Toán 8 Kết nối tri thức có đáp án150.000 ₫ 23.5 K 11.8 K lượt tải
-
Bộ 5 đề thi cuối kì 1 Tiếng Anh 8 Global success có đáp án90.000 ₫ 3.3 K 1.6 K lượt tải
-
Bộ 20 đề thi cuối kì 1 Toán 8 Cánh diều có đáp án150.000 ₫ 11.1 K 5.5 K lượt tải
-
Bộ 15 đề thi giữa kì 1 Ngữ văn 8 Kết nối tri thức có đáp án150.000 ₫ 32.8 K 16.4 K lượt tải
-
Bài giảng Powerpoint Toán 8 Kết nối tri thức300.000 ₫ 3.1 K 1.6 K lượt tải
-
Bộ 52 đề thi HSG Toán 8 năm 2024 có đáp án300.000 ₫ 6.4 K 3.2 K lượt tải
-
Bộ 15 đề thi cuối kì 1 Ngữ văn 8 Chân trời sáng tạo có đáp án150.000 ₫ 6.8 K 3.4 K lượt tải
-
Bộ 15 đề thi cuối kì 1 Ngữ văn 8 Kết nối tri thức có đáp án150.000 ₫ 13.9 K 7 K lượt tải
Tài liệu bộ mới nhất
BÀI 3. BẢN VẼ CHI TIẾT
Hình 3.1 là
một bản vẽ
chi tiết, em
hãy cho biết
trên bản vẽ
đó có những
gì?

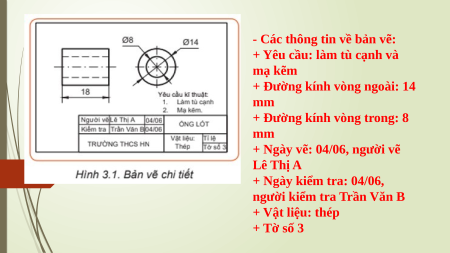

- Các thông tin về bản vẽ:
+ Yêu cầu: làm tù cạnh và
mạ kẽm
+ Đường kính vòng ngoài: 14
mm
+ Đường kính vòng trong: 8
mm
+ Ngày vẽ: 04/06, người vẽ
Lê Thị A
+ Ngày kiểm tra: 04/06,
người kiểm tra Trần Văn B
+ Vật liệu: thép
+ Tờ số 3
Quan sát Hình 3.3 và cho biết tên gọi của chi tiết được biểu diễn trong
hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi
tiết đó.

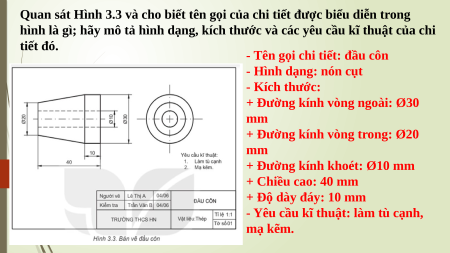

Quan sát Hình 3.3 và cho biết tên gọi của chi tiết được biểu diễn trong
hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi
tiết đó.
- Tên gọi chi tiết: đầu côn
- Hình dạng: nón cụt
- Kích thước:
+ Đường kính vòng ngoài: Ø30
mm
+ Đường kính vòng trong: Ø20
mm
+ Đường kính khoét: Ø10 mm
+ Chiều cao: 40 mm
+ Độ dày đáy: 10 mm
- Yêu cầu kĩ thuật: làm tù cạnh,
mạ kẽm.
