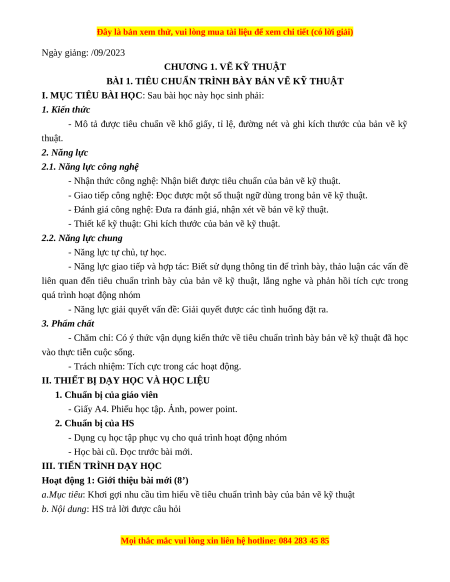

Ngày giảng: /09/2023
CHƯƠNG 1. VẼ KỸ THUẬT
BÀI 1. TIÊU CHUẨN TRÌNH BÀY BẢN VẼ KỸ THUẬT
I. MỤC TIÊU BÀI HỌC: Sau bài học này học sinh phải: 1. Kiến thức
- Mô tả được tiêu chuẩn về khổ giấy, tỉ lệ, đường nét và ghi kích thước của bản vẽ kỹ thuật. 2. Năng lực
2.1. Năng lực công nghệ
- Nhận thức công nghệ: Nhận biết được tiêu chuẩn của bản vẽ kỹ thuật.
- Giao tiếp công nghệ: Đọc được một số thuật ngữ dùng trong bản vẽ kỹ thuật.
- Đánh giá công nghệ: Đưa ra đánh giá, nhận xét về bản vẽ kỹ thuật.
- Thiết kế kỹ thuật: Ghi kích thước của bản vẽ kỹ thuật.
2.2. Năng lực chung
- Năng lực tự chủ, tự học.
- Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận các vấn đề
liên quan đến tiêu chuẩn trình bày của bản vẽ kỹ thuật, lắng nghe và phản hồi tích cực trong
quá trình hoạt động nhóm
- Năng lực giải quyết vấn đề: Giải quyết được các tình huống đặt ra. 3. Phẩm chất
- Chăm chỉ: Có ý thức vận dụng kiến thức về tiêu chuẩn trình bày bản vẽ kỹ thuật đã học
vào thực tiễn cuộc sống.
- Trách nhiệm: Tích cực trong các hoạt động.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU
1. Chuẩn bị của giáo viên
- Giấy A4. Phiếu học tập. Ảnh, power point.
2. Chuẩn bị của HS
- Dụng cụ học tập phục vụ cho quá trình hoạt động nhóm
- Học bài cũ. Đọc trước bài mới.
III. TIẾN TRÌNH DẠY HỌC
Hoạt động 1: Giới thiệu bài mới (8’)
a.Mục tiêu: Khơi gợi nhu cầu tìm hiểu về tiêu chuẩn trình bày của bản vẽ kỹ thuật
b. Nội dung: HS trả lời được câu hỏi

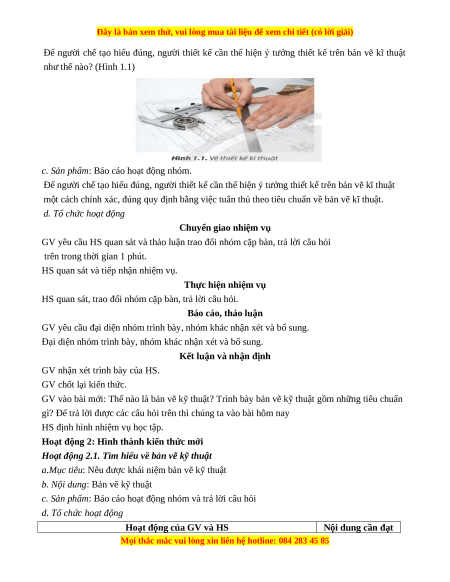

Để người chế tạo hiểu đúng, người thiết kế cần thể hiện ý tưởng thiết kế trên bản vẽ kĩ thuật như thế nào? (Hình 1.1)
c. Sản phẩm: Báo cáo hoạt động nhóm.
Để người chế tạo hiểu đúng, người thiết kế cần thể hiện ý tưởng thiết kế trên bản vẽ kĩ thuật
một cách chính xác, đúng quy định bằng việc tuân thủ theo tiêu chuẩn về bản vẽ kĩ thuật.
d. Tổ chức hoạt động
Chuyển giao nhiệm vụ
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi
trên trong thời gian 1 phút.
HS quan sát và tiếp nhận nhiệm vụ.
Thực hiện nhiệm vụ
HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi.
Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Kết luận và nhận định
GV nhận xét trình bày của HS. GV chốt lại kiến thức.
GV vào bài mới: Thế nào là bản vẽ kỹ thuật? Trình bày bản vẽ kỹ thuật gồm những tiêu chuẩn
gì? Để trả lời được các câu hỏi trên thì chúng ta vào bài hôm nay
HS định hình nhiệm vụ học tập.
Hoạt động 2: Hình thành kiến thức mới
Hoạt động 2.1. Tìm hiểu về bản vẽ kỹ thuật
a.Mục tiêu: Nêu được khái niệm bản vẽ kỹ thuật
b. Nội dung: Bản vẽ kỹ thuật
c. Sản phẩm: Báo cáo hoạt động nhóm và trả lời câu hỏi
d. Tổ chức hoạt động
Hoạt động của GV và HS Nội dung cần đạt


Chuyển giao nhiệm vụ 1.Bản vẽ kỹ thuật

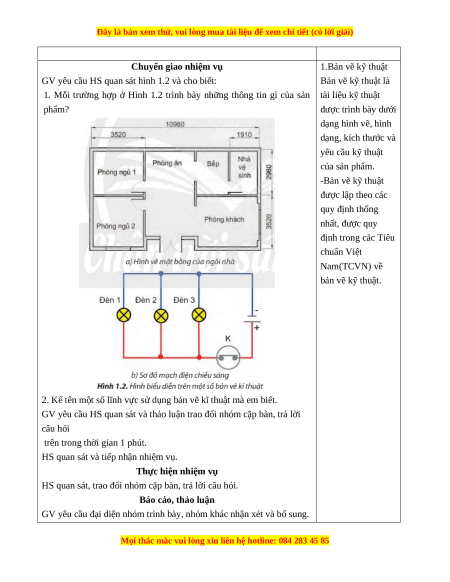

GV yêu cầu HS quan sát hình 1.2 và cho biết: Bản vẽ kỹ thuật là
1. Mỗi trường hợp ở Hình 1.2 trình bày những thông tin gì của sản tài liệu kỹ thuật phẩm? được trình bày dưới dạng hình vẽ, hình dạng, kích thước và yêu cầu kỹ thuật của sản phẩm. -Bản vẽ kỹ thuật được lập theo các quy định thống nhất, được quy định trong các Tiêu chuẩn Việt Nam(TCVN) về bản vẽ kỹ thuật.
2. Kể tên một số lĩnh vực sử dụng bản vẽ kĩ thuật mà em biết.
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi
trên trong thời gian 1 phút.
HS quan sát và tiếp nhận nhiệm vụ.
Thực hiện nhiệm vụ
HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi.
Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.


Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

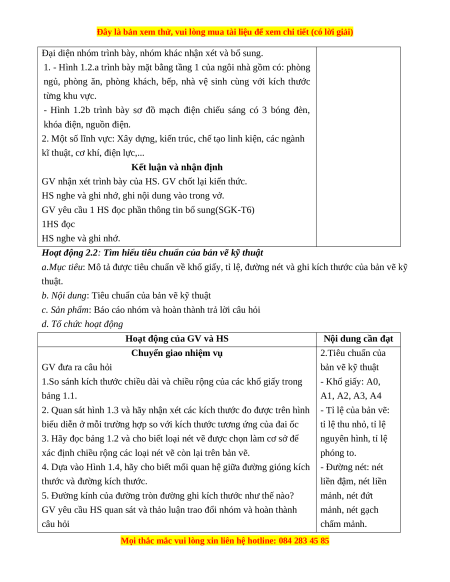

1. - Hình 1.2.a trình bày mặt bằng tầng 1 của ngôi nhà gồm có: phòng
ngủ, phòng ăn, phòng khách, bếp, nhà vệ sinh cùng với kích thước từng khu vực.
- Hình 1.2b trình bày sơ đồ mạch điện chiếu sáng có 3 bóng đèn,
khóa điện, nguồn điện.
2. Một số lĩnh vực: Xây dựng, kiến trúc, chế tạo linh kiện, các ngành
kĩ thuật, cơ khí, điện lực,...
Kết luận và nhận định
GV nhận xét trình bày của HS. GV chốt lại kiến thức.
HS nghe và ghi nhớ, ghi nội dung vào trong vở.
GV yêu cầu 1 HS đọc phần thông tin bổ sung(SGK-T6) 1HS đọc HS nghe và ghi nhớ.
Hoạt động 2.2: Tìm hiểu tiêu chuẩn của bản vẽ kỹ thuật
a.Mục tiêu: Mô tả được tiêu chuẩn về khổ giấy, tỉ lệ, đường nét và ghi kích thước của bản vẽ kỹ thuật.
b. Nội dung: Tiêu chuẩn của bản vẽ kỹ thuật
c. Sản phẩm: Báo cáo nhóm và hoàn thành trả lời câu hỏi
d. Tổ chức hoạt động
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ 2.Tiêu chuẩn của GV đưa ra câu hỏi bản vẽ kỹ thuật
1.So sánh kích thước chiều dài và chiều rộng của các khổ giấy trong - Khổ giấy: A0, bảng 1.1. A1, A2, A3, A4
2. Quan sát hình 1.3 và hãy nhận xét các kích thước đo được trên hình - Tỉ lệ của bản vẽ:
biểu diễn ở mỗi trường hợp so với kích thước tương ứng của đai ốc
tỉ lệ thu nhỏ, tỉ lệ
3. Hãy đọc bảng 1.2 và cho biết loại nét vẽ được chọn làm cơ sở để nguyên hình, tỉ lệ
xác định chiều rộng các loại nét vẽ còn lại trên bản vẽ. phóng to.
4. Dựa vào Hình 1.4, hãy cho biết mối quan hệ giữa đường gióng kích - Đường nét: nét
thước và đường kích thước. liền đậm, nét liền
5. Đường kính của đường tròn đường ghi kích thước như thế nào? mảnh, nét đứt
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm và hoàn thành mảnh, nét gạch câu hỏi chấm mảnh.
