Giáo án Bài 14 Công nghệ 8 Chân trời sáng tạo: Quy trình thiết kế kĩ thuật

Ngày giảng / /2023
BÀI 14. QUY TRÌNH THIẾT KẾ KỸ THUẬT
I. MỤC TIÊU BÀI HỌC: Sau bài học này học sinh phải: 1. Kiến thức
- Mô tả được các bước cơ bản trong thiết kế kỹ thuật
- Thiết kế được sản phẩm đơn giản theo gợi ý, hướng dẫn 2. Năng lực
2.1. Năng lực công nghệ
- Nhận thức công nghệ: Nhận biết được các bước cơ bản trong thiết kế kỹ thuật.
- Thiết kế kỹ thuật: Thiết kế được sản phẩm đơn giản theo gợi ý, hướng dẫn
- Giao tiếp công nghệ: Đọc được các thông tin của bản thiết kế kỹ thuật.
- Đánh giá công nghệ: Đánh giá và nhận xét được chính xác các bước của quy trình thiết
kế được sản phẩm đơn giản theo gợi ý, hướng dẫn.
2.2. Năng lực chung
- Năng lực tự chủ, tự học.
- Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận về quy
trình thiết kế kỹ thuật, lắng nghe và phản hồi tích cực trong quá trình hoạt động nhóm.
- Năng lực giải quyết vấn đề và sáng tạo: giải quyết các vấn đề xảy ra có liên quan đến thiết kế kỹ thuật. 3. Phẩm chất
- Chăm chỉ: Có ý thức vận dụng kiến thức quy trình thiết kế kỹ thuật đã học vào thực tiễn cuộc sống.
- Trách nhiệm: Tích cực tham gia hoạt động. Có ý thức thực hiện an toàn khi thiết kế
được sản phẩm đơn giản theo gợi ý, hướng dẫn.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU
1. Chuẩn bị của giáo viên
- Giấy, bút chì, bút mực, thước thẳng, eeke, thước đo độ, tẩy, kéo cắt giấy…
- Hình ảnh các dạng kệ đựng đồ dùng học tập.
- Vật liệu: bìa cứng, keo dán. - Power point, ti vi.
- Phiếu báo cáo thực hành theo mẫu
2. Chuẩn bị của HS
- Giấy, bút chì, bút mực, thước thẳng, eeke, thước đo độ, tẩy, kéo cắt giấy…
- Hình ảnh các dạng kệ đựng đồ dùng học tập.


- Vật liệu: bìa cứng, keo dán.
- Phiếu báo cáo thực hành theo mẫu
III. TIẾN TRÌNH DẠY HỌC
Hoạt động 1: Giới thiệu bài học (3’)
a.Mục tiêu: Khắc sâu kiến thức về quy trình thiết kế kỹ thuật
b. Nội dung: HS trả lời được câu hỏi

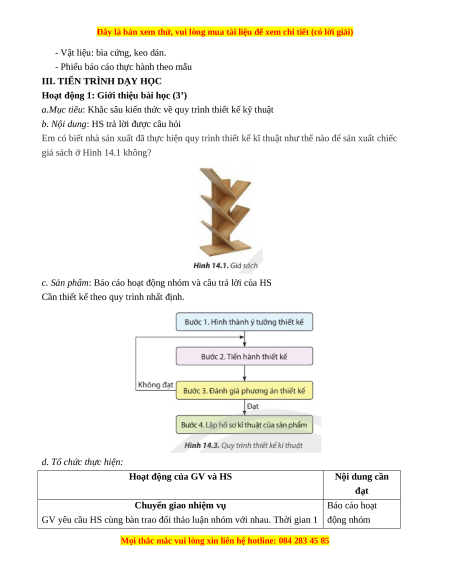

Em có biết nhà sản xuất đã thực hiện quy trình thiết kế kĩ thuật như thế nào để sản xuất chiếc
giá sách ở Hình 14.1 không?
c. Sản phẩm: Báo cáo hoạt động nhóm và câu trả lời của HS
Cần thiết kế theo quy trình nhất định.
d. Tổ chức thực hiện:
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ Báo cáo hoạt
GV yêu cầu HS cùng bàn trao đổi thảo luận nhóm với nhau. Thời gian 1 động nhóm

phút trả lời câu hỏi. HS tiếp nhận nhiệm vụ.
Thực hiện nhiệm vụ
HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi.
Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Kết luận và nhận định
GV nhận xét trình bày của HS. GV chốt lại kiến thức.
GV dẫn dắt nội dung bài mới: Thiết kế kỹ thuật cần thực hiện theo quy
trình như thế nào? Vận dụng trong việc thiết kế một sản phẩm cụ thể
như thế nào? Để trả lời câu hỏi thì chúng ta vào nội dung bài hôm nay
HS định hình nhiệm vụ học tập
Hoạt động 2: Hình thành kiến thức mới
Hoạt động 2.1. Tìm hiểu quy trình thiết kế kỹ thuật
a.Mục tiêu: Mô tả được các bước cơ bản trong thiết kế kỹ thuật
b. Nội dung: Quy trình thiết kế kỹ thuật
c. Sản phẩm: Báo cáo hoạt động nhóm và hoàn thành câu hỏi. d. Tổ chức hoạt động
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ
1.Quy trình thiết kế kỹ GV đưa ra câu hỏi thuật

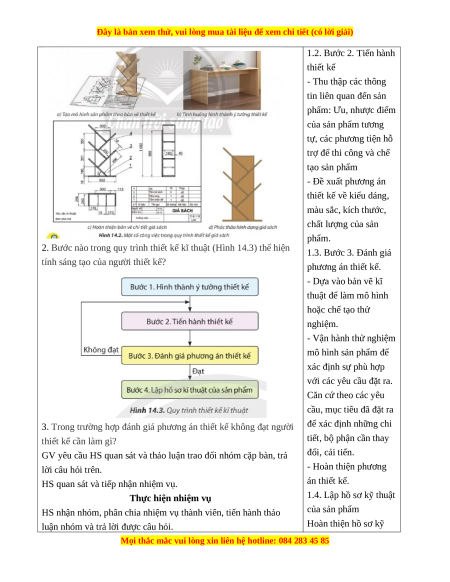

1.Em hãy sắp xếp các công việc thiết kế giá sách ở Hình 14.2 theo 1.1. Bước 1. Hình thứ tự hợp lí. thành ý tưởng - Nghiên cứu sự cần thiết của sản phẩm - Xác định các yêu
cầu, mục tiêu cần đạt về công dụng của sản phẩm, đối tượng sử dụng sản phẩm, điều kiện sử dụng sản phẩm…

1.2. Bước 2. Tiến hành thiết kế - Thu thập các thông tin liên quan đến sản phẩm: Ưu, nhược điểm của sản phẩm tương
tự, các phương tiện hỗ
trợ để thi công và chế tạo sản phẩm - Đề xuất phương án
thiết kế về kiểu dáng, màu sắc, kích thước, chất lượng của sản phẩm.
2. Bước nào trong quy trình thiết kế kĩ thuật (Hình 14.3) thể hiện 1.3. Bước 3. Đánh giá
tính sáng tạo của người thiết kế? phương án thiết kế. - Dựa vào bản vẽ kĩ thuật để làm mô hình hoặc chế tạo thử nghiệm. - Vận hành thử nghiệm mô hình sản phẩm để xác định sự phù hợp
với các yêu cầu đặt ra. Căn cứ theo các yêu
cầu, mục tiêu đã đặt ra
3. Trong trường hợp đánh giá phương án thiết kế không đạt người
để xác định những chi thiết kế cần làm gì?
tiết, bộ phận cần thay
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả đổi, cải tiến. lời câu hỏi trên. - Hoàn thiện phương
HS quan sát và tiếp nhận nhiệm vụ. án thiết kế.
Thực hiện nhiệm vụ
1.4. Lập hồ sơ kỹ thuật
HS nhận nhóm, phân chia nhiệm vụ thành viên, tiến hành thảo của sản phẩm
luận nhóm và trả lời được câu hỏi. Hoàn thiện hồ sơ kỹ
