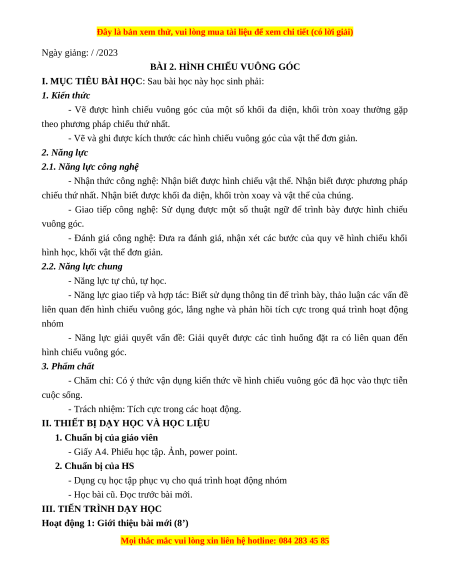

Giáo án Bài 2 Công nghệ 8 Chân trời sáng tạo: Hình chiếu vuông góc

Ngày giảng: / /2023
BÀI 2. HÌNH CHIẾU VUÔNG GÓC
I. MỤC TIÊU BÀI HỌC: Sau bài học này học sinh phải: 1. Kiến thức
- Vẽ được hình chiếu vuông góc của một số khối đa diện, khối tròn xoay thường gặp
theo phương pháp chiếu thứ nhất.
- Vẽ và ghi được kích thước các hình chiếu vuông góc của vật thể đơn giản. 2. Năng lực
2.1. Năng lực công nghệ
- Nhận thức công nghệ: Nhận biết được hình chiếu vật thể. Nhận biết được phương pháp
chiếu thứ nhất. Nhận biết được khối đa diện, khối tròn xoay và vật thể của chúng.
- Giao tiếp công nghệ: Sử dụng được một số thuật ngữ để trình bày được hình chiếu vuông góc.
- Đánh giá công nghệ: Đưa ra đánh giá, nhận xét các bước của quy vẽ hình chiếu khối
hình học, khối vật thể đơn giản.
2.2. Năng lực chung
- Năng lực tự chủ, tự học.
- Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận các vấn đề
liên quan đến hình chiếu vuông góc, lắng nghe và phản hồi tích cực trong quá trình hoạt động nhóm
- Năng lực giải quyết vấn đề: Giải quyết được các tình huống đặt ra có liên quan đến hình chiếu vuông góc. 3. Phẩm chất
- Chăm chỉ: Có ý thức vận dụng kiến thức về hình chiếu vuông góc đã học vào thực tiễn cuộc sống.
- Trách nhiệm: Tích cực trong các hoạt động.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU
1. Chuẩn bị của giáo viên
- Giấy A4. Phiếu học tập. Ảnh, power point.
2. Chuẩn bị của HS
- Dụng cụ học tập phục vụ cho quá trình hoạt động nhóm
- Học bài cũ. Đọc trước bài mới.
III. TIẾN TRÌNH DẠY HỌC

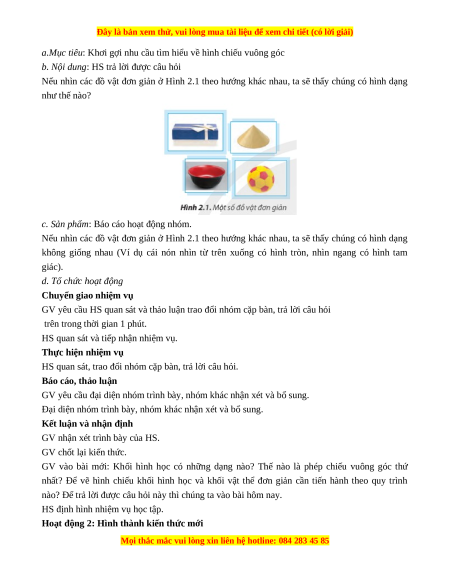

Hoạt động 1: Giới thiệu bài mới (8’)


a.Mục tiêu: Khơi gợi nhu cầu tìm hiểu về hình chiếu vuông góc
b. Nội dung: HS trả lời được câu hỏi
Nếu nhìn các đồ vật đơn giản ở Hình 2.1 theo hướng khác nhau, ta sẽ thấy chúng có hình dạng như thế nào?
c. Sản phẩm: Báo cáo hoạt động nhóm.
Nếu nhìn các đồ vật đơn giản ở Hình 2.1 theo hướng khác nhau, ta sẽ thấy chúng có hình dạng
không giống nhau (Ví dụ cái nón nhìn từ trên xuống có hình tròn, nhìn ngang có hình tam giác).
d. Tổ chức hoạt động
Chuyển giao nhiệm vụ
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi
trên trong thời gian 1 phút.
HS quan sát và tiếp nhận nhiệm vụ. Thực hiện nhiệm vụ
HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi. Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Kết luận và nhận định
GV nhận xét trình bày của HS. GV chốt lại kiến thức.
GV vào bài mới: Khối hình học có những dạng nào? Thế nào là phép chiếu vuông góc thứ
nhất? Để vẽ hình chiếu khối hình học và khối vật thể đơn giản cần tiến hành theo quy trình
nào? Để trả lời được câu hỏi này thì chúng ta vào bài hôm nay.
HS định hình nhiệm vụ học tập.
Hoạt động 2: Hình thành kiến thức mới

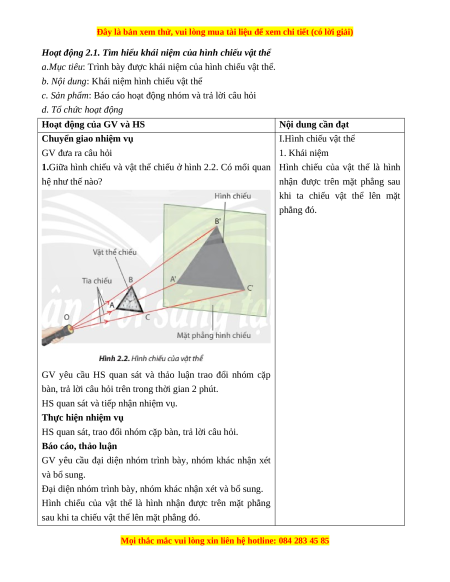

Hoạt động 2.1. Tìm hiểu khái niệm của hình chiếu vật thể
a.Mục tiêu: Trình bày được khái niệm của hình chiếu vật thể.
b. Nội dung: Khái niệm hình chiếu vật thể
c. Sản phẩm: Báo cáo hoạt động nhóm và trả lời câu hỏi
d. Tổ chức hoạt động
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ I.Hình chiếu vật thể GV đưa ra câu hỏi 1. Khái niệm
1.Giữa hình chiếu và vật thể chiếu ở hình 2.2. Có mối quan Hình chiếu của vật thể là hình hệ như thế nào?
nhận được trên mặt phẳng sau
khi ta chiếu vật thể lên mặt phẳng đó.
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp
bàn, trả lời câu hỏi trên trong thời gian 2 phút.
HS quan sát và tiếp nhận nhiệm vụ. Thực hiện nhiệm vụ
HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi. Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Hình chiếu của vật thể là hình nhận được trên mặt phẳng
sau khi ta chiếu vật thể lên mặt phẳng đó.


Kết luận và nhận định
GV nhận xét trình bày của HS. GV chốt lại kiến thức.
GV yêu cầu HS đưa ra khái niệm về hình chiếu vật thể
1-2HS trả lời, HS khác nhận xét và bổ sung
HS nghe và ghi nhớ, ghi nội dung vào trong vở.

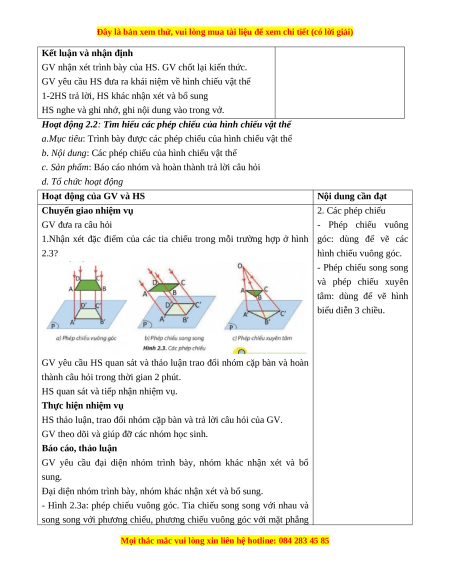

Hoạt động 2.2: Tìm hiểu các phép chiếu của hình chiếu vật thể
a.Mục tiêu: Trình bày được các phép chiếu của hình chiếu vật thể
b. Nội dung: Các phép chiếu của hình chiếu vật thể
c. Sản phẩm: Báo cáo nhóm và hoàn thành trả lời câu hỏi
d. Tổ chức hoạt động
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ 2. Các phép chiếu GV đưa ra câu hỏi - Phép chiếu vuông
1.Nhận xét đặc điểm của các tia chiếu trong mỗi trường hợp ở hình góc: dùng để vẽ các 2.3? hình chiếu vuông góc. - Phép chiếu song song và phép chiếu xuyên tâm: dùng để vẽ hình biểu diễn 3 chiều.
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn và hoàn
thành câu hỏi trong thời gian 2 phút.
HS quan sát và tiếp nhận nhiệm vụ. Thực hiện nhiệm vụ
HS thảo luận, trao đổi nhóm cặp bàn và trả lời câu hỏi của GV.
GV theo dõi và giúp đỡ các nhóm học sinh. Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
- Hình 2.3a: phép chiếu vuông góc. Tia chiếu song song với nhau và
song song với phương chiếu, phương chiếu vuông góc với mặt phẳng
