Giáo án Bài 2 Công nghệ 9 Lắp đặt mạng điện trong nhà Kết nối tri thức

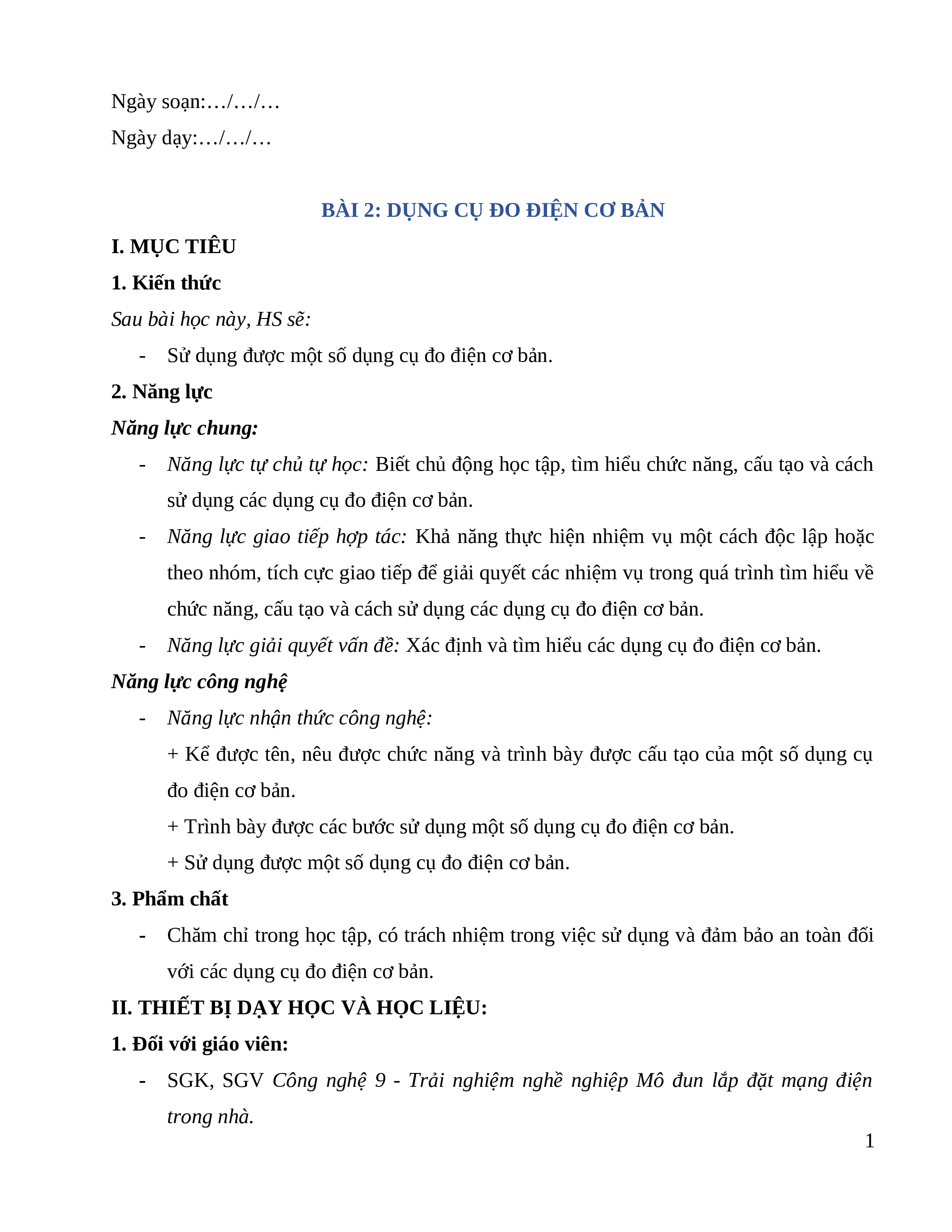

Ngày soạn:…/…/… Ngày dạy:…/…/…
BÀI 2: DỤNG CỤ ĐO ĐIỆN CƠ BẢN I. MỤC TIÊU 1. Kiến thức
Sau bài học này, HS sẽ:
- Sử dụng được một số dụng cụ đo điện cơ bản. 2. Năng lực
Năng lực chung:
- Năng lực tự chủ tự học: Biết chủ động học tập, tìm hiểu chức năng, cấu tạo và cách
sử dụng các dụng cụ đo điện cơ bản.
- Năng lực giao tiếp hợp tác: Khả năng thực hiện nhiệm vụ một cách độc lập hoặc
theo nhóm, tích cực giao tiếp để giải quyết các nhiệm vụ trong quá trình tìm hiểu về
chức năng, cấu tạo và cách sử dụng các dụng cụ đo điện cơ bản.
- Năng lực giải quyết vấn đề: Xác định và tìm hiểu các dụng cụ đo điện cơ bản.
Năng lực công nghệ
- Năng lực nhận thức công nghệ:
+ Kể được tên, nêu được chức năng và trình bày được cấu tạo của một số dụng cụ đo điện cơ bản.
+ Trình bày được các bước sử dụng một số dụng cụ đo điện cơ bản.
+ Sử dụng được một số dụng cụ đo điện cơ bản. 3. Phẩm chất
- Chăm chỉ trong học tập, có trách nhiệm trong việc sử dụng và đảm bảo an toàn đối
với các dụng cụ đo điện cơ bản.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU:
1. Đối với giáo viên:

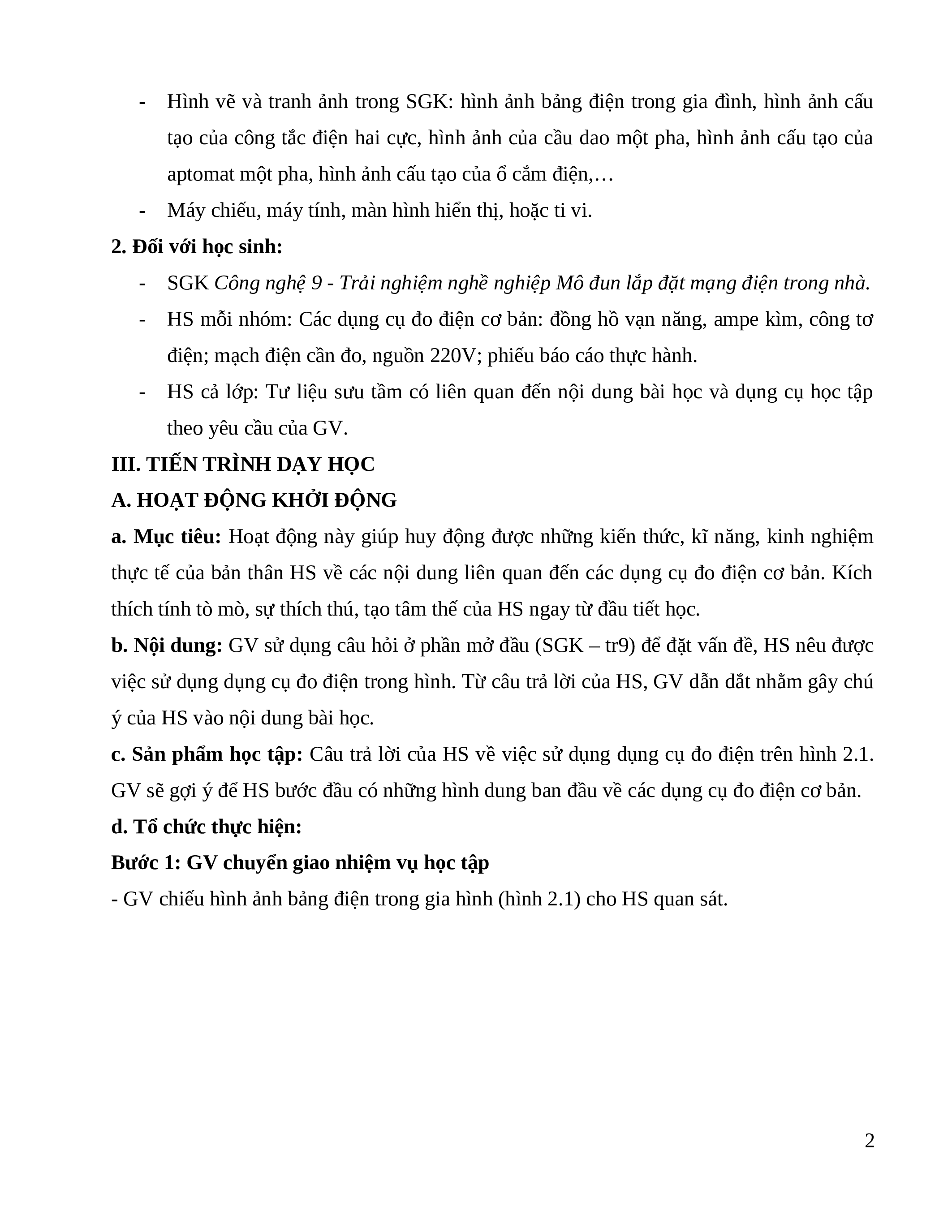

- SGK, SGV Công nghệ 9 - Trải nghiệm nghề nghiệp Mô đun lắp đặt mạng điện trong nhà. 1
- Hình vẽ và tranh ảnh trong SGK: hình ảnh bảng điện trong gia đình, hình ảnh cấu
tạo của công tắc điện hai cực, hình ảnh của cầu dao một pha, hình ảnh cấu tạo của
aptomat một pha, hình ảnh cấu tạo của ổ cắm điện,…
- Máy chiếu, máy tính, màn hình hiển thị, hoặc ti vi.
2. Đối với học sinh:
- SGK Công nghệ 9 - Trải nghiệm nghề nghiệp Mô đun lắp đặt mạng điện trong nhà.
- HS mỗi nhóm: Các dụng cụ đo điện cơ bản: đồng hồ vạn năng, ampe kìm, công tơ
điện; mạch điện cần đo, nguồn 220V; phiếu báo cáo thực hành.
- HS cả lớp: Tư liệu sưu tầm có liên quan đến nội dung bài học và dụng cụ học tập theo yêu cầu của GV.
III. TIẾN TRÌNH DẠY HỌC
A. HOẠT ĐỘNG KHỞI ĐỘNG
a. Mục tiêu: Hoạt động này giúp huy động được những kiến thức, kĩ năng, kinh nghiệm
thực tế của bản thân HS về các nội dung liên quan đến các dụng cụ đo điện cơ bản. Kích
thích tính tò mò, sự thích thú, tạo tâm thế của HS ngay từ đầu tiết học.
b. Nội dung: GV sử dụng câu hỏi ở phần mở đầu (SGK – tr9) để đặt vấn đề, HS nêu được
việc sử dụng dụng cụ đo điện trong hình. Từ câu trả lời của HS, GV dẫn dắt nhằm gây chú
ý của HS vào nội dung bài học.
c. Sản phẩm học tập: Câu trả lời của HS về việc sử dụng dụng cụ đo điện trên hình 2.1.
GV sẽ gợi ý để HS bước đầu có những hình dung ban đầu về các dụng cụ đo điện cơ bản.
d. Tổ chức thực hiện:
Bước 1: GV chuyển giao nhiệm vụ học tập

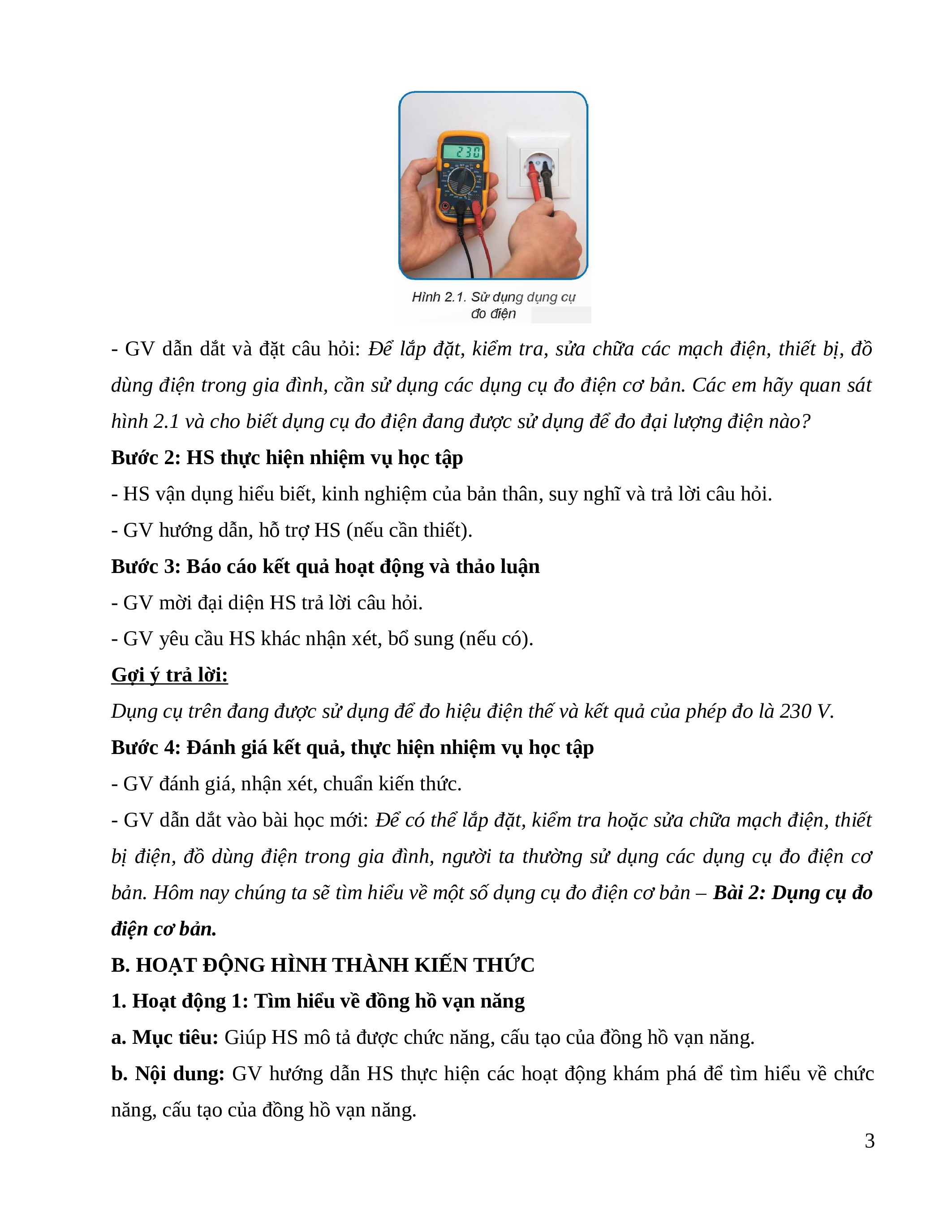

- GV chiếu hình ảnh bảng điện trong gia hình (hình 2.1) cho HS quan sát. 2
- GV dẫn dắt và đặt câu hỏi: Để lắp đặt, kiểm tra, sửa chữa các mạch điện, thiết bị, đồ
dùng điện trong gia đình, cần sử dụng các dụng cụ đo điện cơ bản. Các em hãy quan sát
hình 2.1 và cho biết dụng cụ đo điện đang được sử dụng để đo đại lượng điện nào?
Bước 2: HS thực hiện nhiệm vụ học tập
- HS vận dụng hiểu biết, kinh nghiệm của bản thân, suy nghĩ và trả lời câu hỏi.
- GV hướng dẫn, hỗ trợ HS (nếu cần thiết).
Bước 3: Báo cáo kết quả hoạt động và thảo luận
- GV mời đại diện HS trả lời câu hỏi.
- GV yêu cầu HS khác nhận xét, bổ sung (nếu có). Gợi ý trả lời:
Dụng cụ trên đang được sử dụng để đo hiệu điện thế và kết quả của phép đo là 230 V.
Bước 4: Đánh giá kết quả, thực hiện nhiệm vụ học tập
- GV đánh giá, nhận xét, chuẩn kiến thức.
- GV dẫn dắt vào bài học mới: Để có thể lắp đặt, kiểm tra hoặc sửa chữa mạch điện, thiết
bị điện, đồ dùng điện trong gia đình, người ta thường sử dụng các dụng cụ đo điện cơ
bản. Hôm nay chúng ta sẽ tìm hiểu về một số dụng cụ đo điện cơ bản – Bài 2: Dụng cụ đo
điện cơ bản.
B. HOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC
1. Hoạt động 1: Tìm hiểu về đồng hồ vạn năng
a. Mục tiêu: Giúp HS mô tả được chức năng, cấu tạo của đồng hồ vạn năng.
b. Nội dung: GV hướng dẫn HS thực hiện các hoạt động khám phá để tìm hiểu về chức
năng, cấu tạo của đồng hồ vạn năng. 3

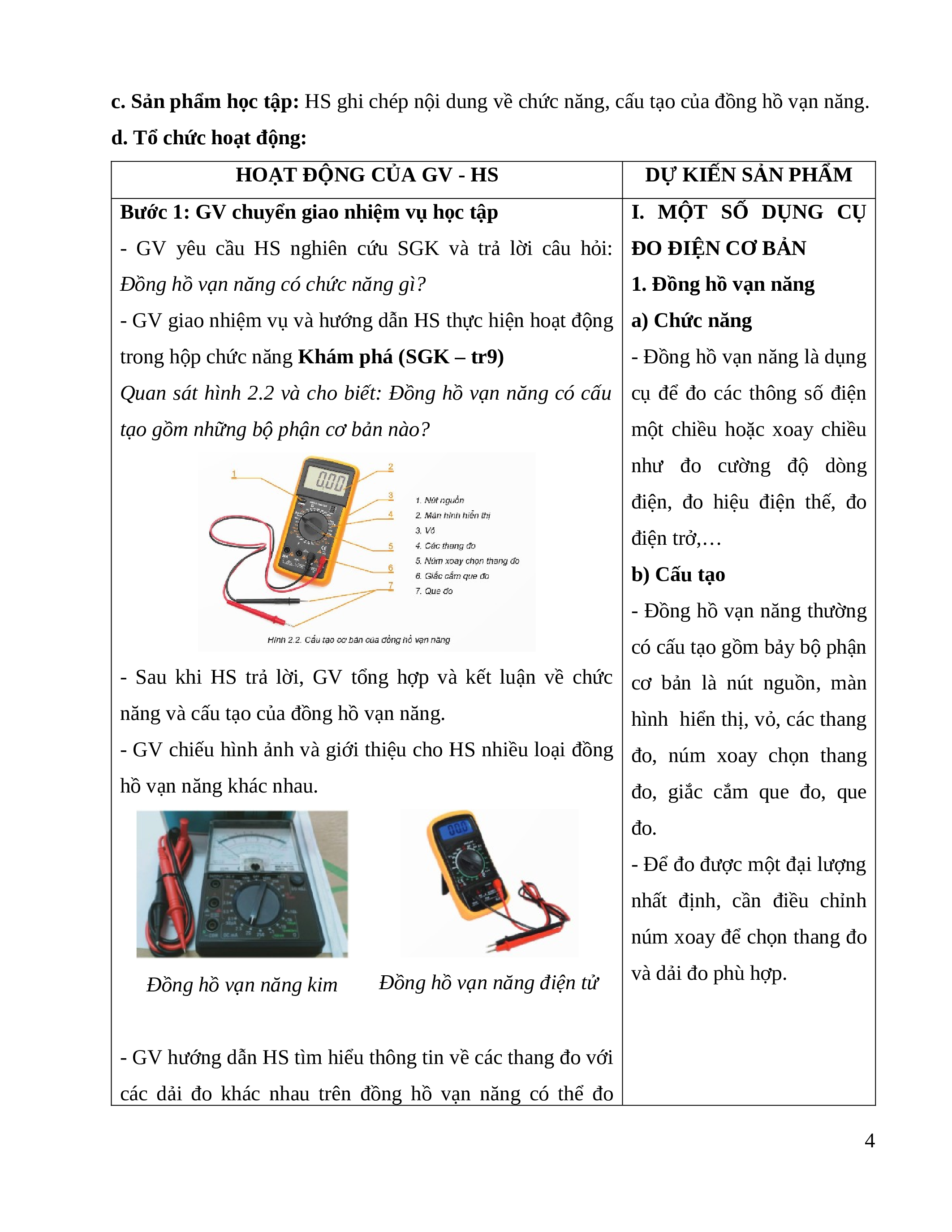

c. Sản phẩm học tập: HS ghi chép nội dung về chức năng, cấu tạo của đồng hồ vạn năng.
d. Tổ chức hoạt động:
HOẠT ĐỘNG CỦA GV - HS
DỰ KIẾN SẢN PHẨM
Bước 1: GV chuyển giao nhiệm vụ học tập
I. MỘT SỐ DỤNG CỤ
- GV yêu cầu HS nghiên cứu SGK và trả lời câu hỏi: ĐO ĐIỆN CƠ BẢN
Đồng hồ vạn năng có chức năng gì?
1. Đồng hồ vạn năng
- GV giao nhiệm vụ và hướng dẫn HS thực hiện hoạt động a) Chức năng
trong hộp chức năng Khám phá (SGK – tr9)
- Đồng hồ vạn năng là dụng
Quan sát hình 2.2 và cho biết: Đồng hồ vạn năng có cấu cụ để đo các thông số điện
tạo gồm những bộ phận cơ bản nào?
một chiều hoặc xoay chiều như đo cường độ dòng
điện, đo hiệu điện thế, đo điện trở,… b) Cấu tạo
- Đồng hồ vạn năng thường
có cấu tạo gồm bảy bộ phận
- Sau khi HS trả lời, GV tổng hợp và kết luận về chức cơ bản là nút nguồn, màn
năng và cấu tạo của đồng hồ vạn năng.
hình hiển thị, vỏ, các thang
- GV chiếu hình ảnh và giới thiệu cho HS nhiều loại đồng đo, núm xoay chọn thang hồ vạn năng khác nhau.
đo, giắc cắm que đo, que đo.
- Để đo được một đại lượng
nhất định, cần điều chỉnh
núm xoay để chọn thang đo và dải đo phù hợp.
Đồng hồ vạn năng kim
Đồng hồ vạn năng điện tử
- GV hướng dẫn HS tìm hiểu thông tin về các thang đo với
các dải đo khác nhau trên đồng hồ vạn năng có thể đo 4
