Giáo án Bài 6: Mạng điện sản xuất quy mô nhỏ (2024) Công nghệ Điện - Điện tử 12 Cánh diều

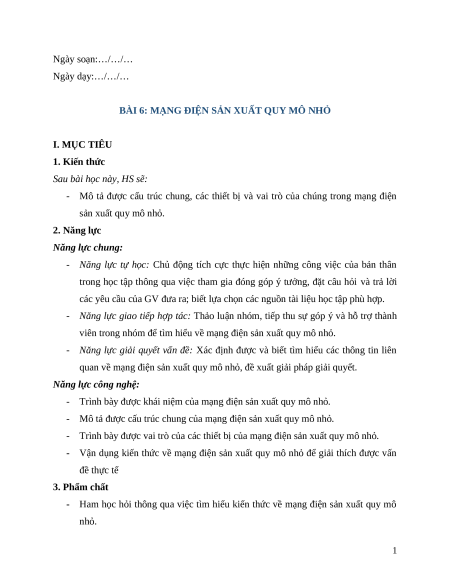

Ngày soạn:…/…/… Ngày dạy:…/…/…
BÀI 6: MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ I. MỤC TIÊU 1. Kiến thức
Sau bài học này, HS sẽ:
- Mô tả được cấu trúc chung, các thiết bị và vai trò của chúng trong mạng điện sản xuất quy mô nhỏ. 2. Năng lực
Năng lực chung:
- Năng lực tự học: Chủ động tích cực thực hiện những công việc của bản thân
trong học tập thông qua việc tham gia đóng góp ý tưởng, đặt câu hỏi và trả lời
các yêu cầu của GV đưa ra; biết lựa chọn các nguồn tài liệu học tập phù hợp.
- Năng lực giao tiếp hợp tác: Thảo luận nhóm, tiếp thu sự góp ý và hỗ trợ thành
viên trong nhóm để tìm hiểu về mạng điện sản xuất quy mô nhỏ.
- Năng lực giải quyết vấn đề: Xác định được và biết tìm hiểu các thông tin liên
quan về mạng điện sản xuất quy mô nhỏ, đề xuất giải pháp giải quyết.
Năng lực công nghệ:
- Trình bày được khái niệm của mạng điện sản xuất quy mô nhỏ.
- Mô tả được cấu trúc chung của mạng điện sản xuất quy mô nhỏ.
- Trình bày được vai trò của các thiết bị của mạng điện sản xuất quy mô nhỏ.
- Vận dụng kiến thức về mạng điện sản xuất quy mô nhỏ để giải thích được vấn đề thực tế 3. Phẩm chất
- Ham học hỏi thông qua việc tìm hiểu kiến thức về mạng điện sản xuất quy mô nhỏ. 1

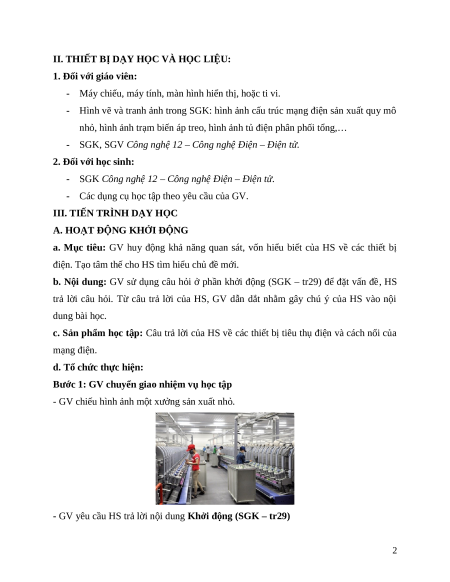

II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU:
1. Đối với giáo viên:
- Máy chiếu, máy tính, màn hình hiển thị, hoặc ti vi.
- Hình vẽ và tranh ảnh trong SGK: hình ảnh cấu trúc mạng điện sản xuất quy mô
nhỏ, hình ảnh trạm biến áp treo, hình ảnh tủ điện phân phối tổng,…
- SGK, SGV Công nghệ 12 – Công nghệ Điện – Điện tử.
2. Đối với học sinh:
- SGK Công nghệ 12 – Công nghệ Điện – Điện tử.
- Các dụng cụ học tập theo yêu cầu của GV.
III. TIẾN TRÌNH DẠY HỌC
A. HOẠT ĐỘNG KHỞI ĐỘNG
a. Mục tiêu: GV huy động khả năng quan sát, vốn hiểu biết của HS về các thiết bị
điện. Tạo tâm thế cho HS tìm hiểu chủ đề mới.
b. Nội dung: GV sử dụng câu hỏi ở phần khởi động (SGK – tr29) để đặt vấn đề, HS
trả lời câu hỏi. Từ câu trả lời của HS, GV dẫn dắt nhằm gây chú ý của HS vào nội dung bài học.
c. Sản phẩm học tập: Câu trả lời của HS về các thiết bị tiêu thụ điện và cách nối của mạng điện.
d. Tổ chức thực hiện:
Bước 1: GV chuyển giao nhiệm vụ học tập
- GV chiếu hình ảnh một xưởng sản xuất nhỏ.
- GV yêu cầu HS trả lời nội dung Khởi động (SGK – tr29) 2

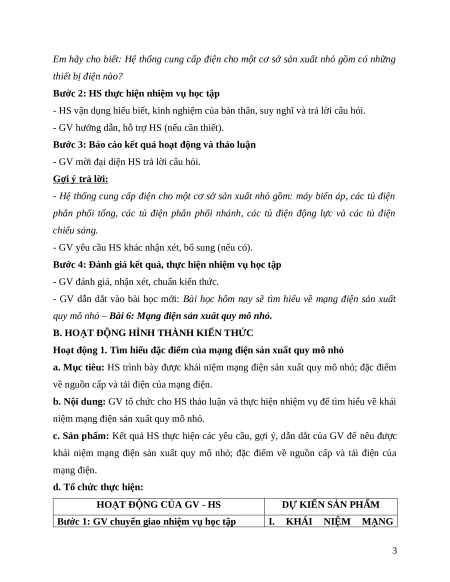

Em hãy cho biết: Hệ thống cung cấp điện cho một cơ sở sản xuất nhỏ gồm có những
thiết bị điện nào?
Bước 2: HS thực hiện nhiệm vụ học tập
- HS vận dụng hiểu biết, kinh nghiệm của bản thân, suy nghĩ và trả lời câu hỏi.
- GV hướng dẫn, hỗ trợ HS (nếu cần thiết).
Bước 3: Báo cáo kết quả hoạt động và thảo luận
- GV mời đại diện HS trả lời câu hỏi. Gợi ý trả lời:
- Hệ thống cung cấp điện cho một cơ sở sản xuất nhỏ gồm: máy biến áp, các tủ điện
phân phối tổng, các tủ điện phân phối nhánh, các tủ điện động lực và các tủ điện chiếu sáng.
- GV yêu cầu HS khác nhận xét, bổ sung (nếu có).
Bước 4: Đánh giá kết quả, thực hiện nhiệm vụ học tập
- GV đánh giá, nhận xét, chuẩn kiến thức.
- GV dẫn dắt vào bài học mới: Bài học hôm nay sẽ tìm hiểu về mạng điện sản xuất
quy mô nhỏ – Bài 6: Mạng điện sản xuất quy mô nhỏ.
B. HOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC
Hoạt động 1. Tìm hiểu đặc điểm của mạng điện sản xuất quy mô nhỏ
a. Mục tiêu: HS trình bày được khái niệm mạng điện sản xuất quy mô nhỏ; đặc điểm
về nguồn cấp và tải điện của mạng điện.
b. Nội dung: GV tổ chức cho HS thảo luận và thực hiện nhiệm vụ để tìm hiểu về khái
niệm mạng điện sản xuất quy mô nhỏ.
c. Sản phẩm: Kết quả HS thực hiện các yêu cầu, gợi ý, dẫn dắt của GV để nêu được
khái niệm mạng điện sản xuất quy mô nhỏ; đặc điểm về nguồn cấp và tải điện của mạng điện.
d. Tổ chức thực hiện:
HOẠT ĐỘNG CỦA GV - HS
DỰ KIẾN SẢN PHẨM

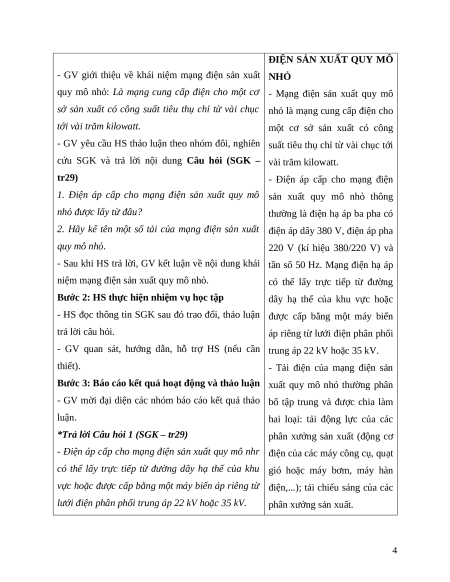

Bước 1: GV chuyển giao nhiệm vụ học tập I. KHÁI NIỆM MẠNG 3
ĐIỆN SẢN XUẤT QUY MÔ
- GV giới thiệu về khái niệm mạng điện sản xuất NHỎ
quy mô nhỏ: Là mạng cung cấp điện cho một cơ - Mạng điện sản xuất quy mô
sở sản xuất có công suất tiêu thụ chỉ từ vài chục nhỏ là mạng cung cấp điện cho
tới vài trăm kilowatt.
một cơ sở sản xuất có công
- GV yêu cầu HS thảo luận theo nhóm đôi, nghiên suất tiêu thụ chỉ từ vài chục tới
cứu SGK và trả lời nội dung Câu hỏi (SGK – vài trăm kilowatt. tr29)
- Điện áp cấp cho mạng điện
1. Điện áp cấp cho mạng điện sản xuất quy mô sản xuất quy mô nhỏ thông
nhỏ được lấy từ đâu?
thường là điện hạ áp ba pha có
2. Hãy kể tên một số tải của mạng điện sản xuất điện áp dây 380 V, điện áp pha quy mô nhỏ.
220 V (kí hiệu 380/220 V) và
- Sau khi HS trả lời, GV kết luận về nội dung khái tần số 50 Hz. Mạng điện hạ áp
niệm mạng điện sản xuất quy mô nhỏ.
có thể lấy trực tiếp từ đường
Bước 2: HS thực hiện nhiệm vụ học tập
dây hạ thế của khu vực hoặc
- HS đọc thông tin SGK sau đó trao đổi, thảo luận được cấp bằng một máy biến trả lời câu hỏi.
áp riêng từ lưới điện phân phối
- GV quan sát, hướng dẫn, hỗ trợ HS (nếu cần trung áp 22 kV hoặc 35 kV. thiết).
- Tải điện của mạng điện sản
Bước 3: Báo cáo kết quả hoạt động và thảo luận xuất quy mô nhỏ thường phân
- GV mời đại diện các nhóm báo cáo kết quả thảo bố tập trung và được chia làm luận.
hai loại: tải động lực của các

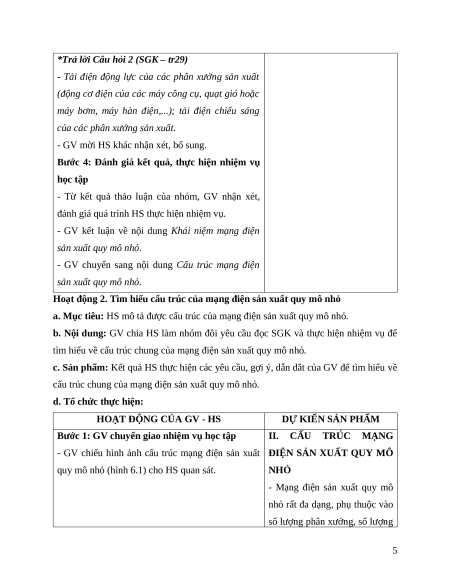

*Trả lời Câu hỏi 1 (SGK – tr29)
phân xưởng sản xuất (động cơ
- Điện áp cấp cho mạng điện sản xuất quy mô nhr điện của các máy công cụ, quạt
có thể lấy trực tiếp từ đường dây hạ thế của khu gió hoặc máy bơm, máy hàn
vực hoặc được cấp bằng một máy biến áp riêng từ điện,...); tải chiếu sáng của các
lưới điện phân phối trung áp 22 kV hoặc 35 kV. phân xưởng sản xuất. 4
