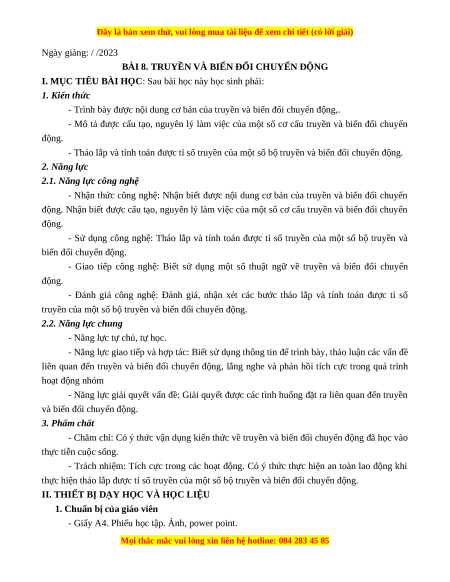

Giáo án Bài 8 Công nghệ 8 Cánh diều: Truyền và biến đổi chuyển động

Ngày giảng: / /2023
BÀI 8. TRUYỀN VÀ BIẾN ĐỔI CHUYỂN ĐỘNG
I. MỤC TIÊU BÀI HỌC: Sau bài học này học sinh phải: 1. Kiến thức
- Trình bày được nội dung cơ bản của truyền và biến đổi chuyển động,.
- Mô tả được cấu tạo, nguyên lý làm việc của một số cơ cấu truyền và biến đổi chuyển động.
- Tháo lắp và tính toán được tỉ số truyền của một số bộ truyền và biến đổi chuyển động. 2. Năng lực
2.1. Năng lực công nghệ
- Nhận thức công nghệ: Nhận biết được nội dung cơ bản của truyền và biến đổi chuyển
động. Nhận biết được cấu tạo, nguyên lý làm việc của một số cơ cấu truyền và biến đổi chuyển động.
- Sử dụng công nghệ: Tháo lắp và tính toán được tỉ số truyền của một số bộ truyền và
biến đổi chuyển động.
- Giao tiếp công nghệ: Biết sử dụng một số thuật ngữ về truyền và biến đổi chuyển động.
- Đánh giá công nghệ: Đánh giá, nhận xét các bước tháo lắp và tính toán được tỉ số
truyền của một số bộ truyền và biến đổi chuyển động.
2.2. Năng lực chung
- Năng lực tự chủ, tự học.
- Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận các vấn đề
liên quan đến truyền và biến đổi chuyển động, lắng nghe và phản hồi tích cực trong quá trình hoạt động nhóm
- Năng lực giải quyết vấn đề: Giải quyết được các tình huống đặt ra liên quan đến truyền
và biến đổi chuyển động. 3. Phẩm chất
- Chăm chỉ: Có ý thức vận dụng kiến thức về truyền và biến đổi chuyển động đã học vào thực tiễn cuộc sống.
- Trách nhiệm: Tích cực trong các hoạt động. Có ý thức thực hiện an toàn lao động khi
thực hiện tháo lắp được tỉ số truyền của một số bộ truyền và biến đổi chuyển động.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU
1. Chuẩn bị của giáo viên
- Giấy A4. Phiếu học tập. Ảnh, power point.


- Một số bộ truyền và biến đổi chuyển động
2. Chuẩn bị của HS
- Dụng cụ học tập phục vụ cho quá trình hoạt động nhóm
- Học bài cũ. Đọc trước bài mới.

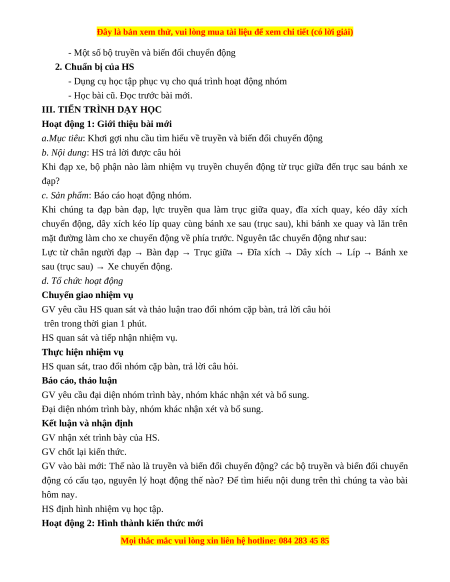

III. TIẾN TRÌNH DẠY HỌC
Hoạt động 1: Giới thiệu bài mới
a.Mục tiêu: Khơi gợi nhu cầu tìm hiểu về truyền và biến đổi chuyển động
b. Nội dung: HS trả lời được câu hỏi
Khi đạp xe, bộ phận nào làm nhiệm vụ truyền chuyển động từ trục giữa đến trục sau bánh xe đạp?
c. Sản phẩm: Báo cáo hoạt động nhóm.
Khi chúng ta đạp bàn đạp, lực truyền qua làm trục giữa quay, đĩa xích quay, kéo dây xích
chuyển động, dây xích kéo líp quay cùng bánh xe sau (trục sau), khi bánh xe quay và lăn trên
mặt đường làm cho xe chuyển động về phía trước. Nguyên tắc chuyển động như sau:
Lực từ chân người đạp → Bàn đạp → Trục giữa → Đĩa xích → Dây xích → Líp → Bánh xe
sau (trục sau) → Xe chuyển động.
d. Tổ chức hoạt động
Chuyển giao nhiệm vụ
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi
trên trong thời gian 1 phút.
HS quan sát và tiếp nhận nhiệm vụ. Thực hiện nhiệm vụ
HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi. Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Kết luận và nhận định
GV nhận xét trình bày của HS. GV chốt lại kiến thức.
GV vào bài mới: Thế nào là truyền và biến đổi chuyển động? các bộ truyền và biến đổi chuyển
động có cấu tạo, nguyên lý hoạt động thế nào? Để tìm hiểu nội dung trên thì chúng ta vào bài hôm nay.
HS định hình nhiệm vụ học tập.
Hoạt động 2: Hình thành kiến thức mới

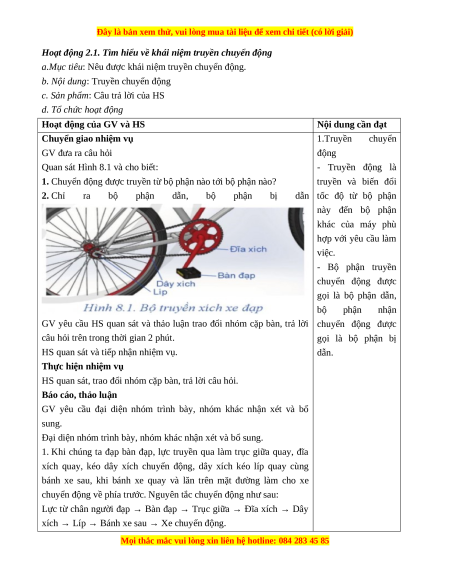

Hoạt động 2.1. Tìm hiểu về khái niệm truyền chuyển động
a.Mục tiêu: Nêu được khái niệm truyền chuyển động.
b. Nội dung: Truyền chuyển động
c. Sản phẩm: Câu trả lời của HS
d. Tổ chức hoạt động
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ 1.Truyền chuyển GV đưa ra câu hỏi động
Quan sát Hình 8.1 và cho biết: - Truyền động là
1. Chuyển động được truyền từ bộ phận nào tới bộ phận nào? truyền và biến đổi
2. Chỉ ra bộ phận dẫn, bộ phận bị dẫn tốc độ từ bộ phận này đến bộ phận khác của máy phù hợp với yêu cầu làm việc. - Bộ phận truyền chuyển động được gọi là bộ phận dẫn, bộ phận nhận
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời chuyển động được
câu hỏi trên trong thời gian 2 phút. gọi là bộ phận bị
HS quan sát và tiếp nhận nhiệm vụ. dẫn. Thực hiện nhiệm vụ
HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi. Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
1. Khi chúng ta đạp bàn đạp, lực truyền qua làm trục giữa quay, đĩa
xích quay, kéo dây xích chuyển động, dây xích kéo líp quay cùng
bánh xe sau, khi bánh xe quay và lăn trên mặt đường làm cho xe
chuyển động về phía trước. Nguyên tắc chuyển động như sau:
Lực từ chân người đạp → Bàn đạp → Trục giữa → Đĩa xích → Dây
xích → Líp → Bánh xe sau → Xe chuyển động.


2. Bộ phận dẫn là bàn đạp (trục giữa), bộ phận bị dẫn là trục sau bánh xe đạp.
GV: Thế nào là truyền chuyển động? Chỉ ra bộ phận dẫn và bộ phận bị dẫn
1-2HS trả lời, HS khác nhận xét và bổ sung.
Kết luận và nhận định
GV nhận xét trình bày của HS. GV chốt lại kiến thức.
HS nghe và ghi nhớ, ghi nội dung vào trong vở.
Hoạt động 2.2. Tìm hiểu về truyền động đai
a.Mục tiêu: Trình bày được cấu tạo và nguyên lý hoạt động, ứng dụng của truyền động đai.
b. Nội dung: Truyền động đai
c. Sản phẩm: Câu trả lời của HS.
d. Tổ chức hoạt động
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ II.Một số bộ truyền GV đưa ra câu hỏi động cơ khí
1.Quan sát Hình 8.2, em hãy cho biết cấu tạo và nguyên lí làm việc 1. Truyền động đai của bộ truyền đai. a. Cấu tạo - Gồm bánh đai dẫn, bánh đai bị dẫn, dây đai. b. Nguyên lý hoạt động - Bánh đai dẫn(có đường kính D1) quay với tốc độ n1(vòng/phút) nhớ
2. Căn cứ vào đâu để tính tỉ số truyền của bộ truyền đai? lực ma sát giữa dây

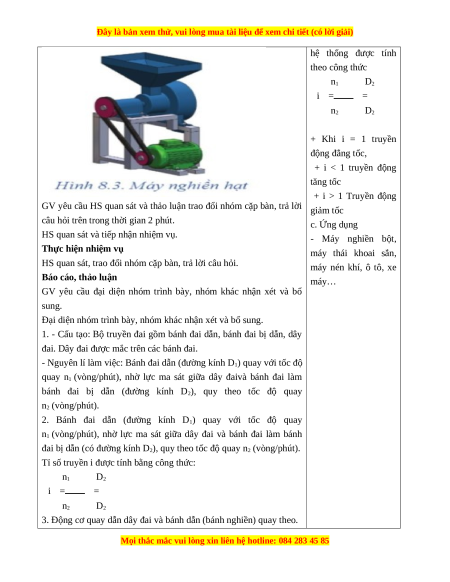

3. Cho biết vai trò của của bộ truyền đai ở máy nghiền hạt Hình 8.3. đai và bánh đai làm bánh đai bị dẫn 2(có đường kính D2) quay với tốc độ n2(vòng/phút) - Tỉ số tuyền (i) của
