Giáo án chuyên đề Công nghệ Điện, điện tử 12 Kết nối tri thức

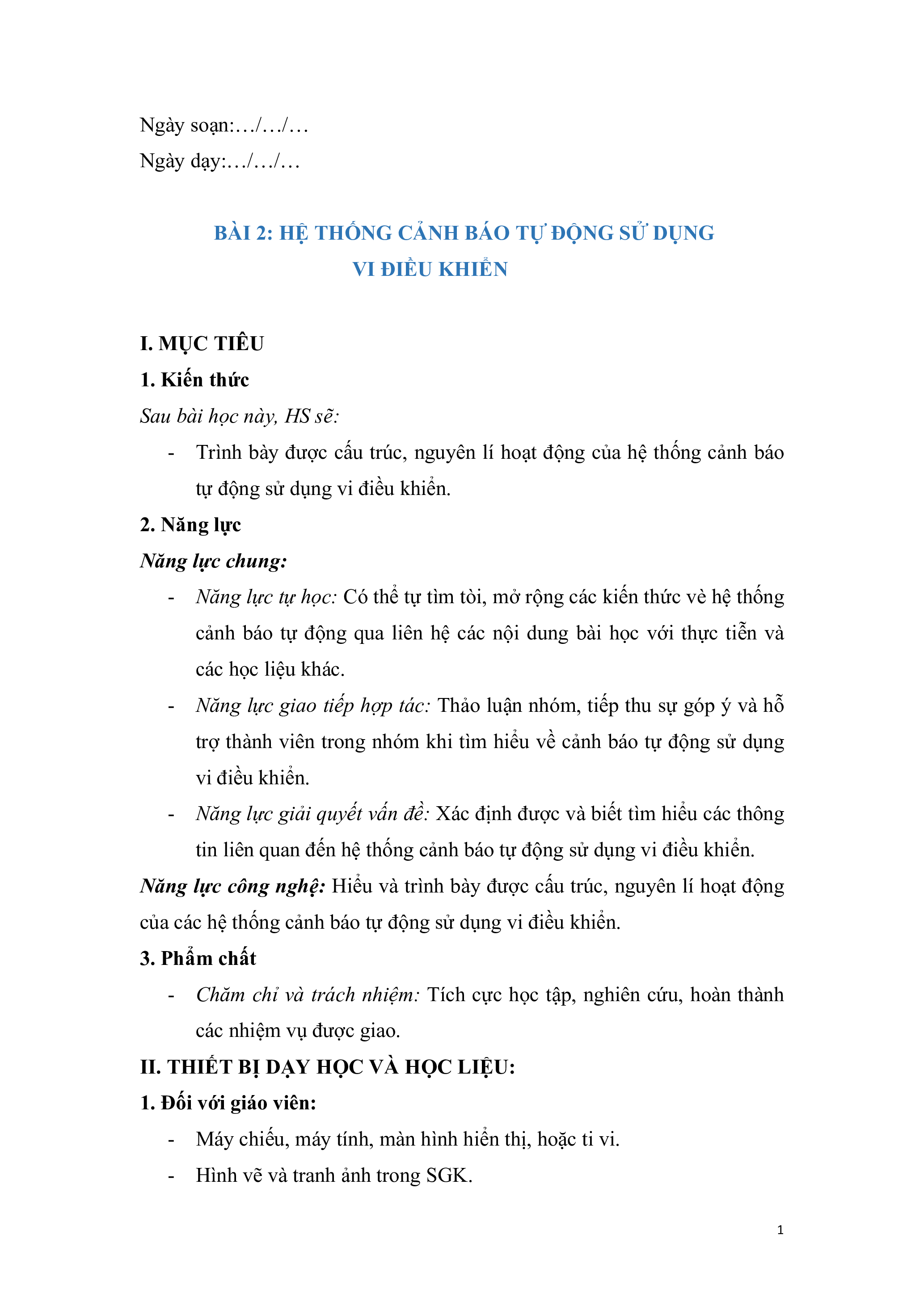

Ngày soạn:…/…/… Ngày dạy:…/…/…
BÀI 2: HỆ THỐNG CẢNH BÁO TỰ ĐỘNG SỬ DỤNG VI ĐIỀU KHIỂN I. MỤC TIÊU 1. Kiến thức
Sau bài học này, HS sẽ:
- Trình bày được cấu trúc, nguyên lí hoạt động của hệ thống cảnh báo
tự động sử dụng vi điều khiển. 2. Năng lực Năng lực chung:
- Năng lực tự học: Có thể tự tìm tòi, mở rộng các kiến thức vè hệ thống
cảnh báo tự động qua liên hệ các nội dung bài học với thực tiễn và các học liệu khác.
- Năng lực giao tiếp hợp tác: Thảo luận nhóm, tiếp thu sự góp ý và hỗ
trợ thành viên trong nhóm khi tìm hiểu về cảnh báo tự động sử dụng vi điều khiển.
- Năng lực giải quyết vấn đề: Xác định được và biết tìm hiểu các thông
tin liên quan đến hệ thống cảnh báo tự động sử dụng vi điều khiển.
Năng lực công nghệ: Hiểu và trình bày được cấu trúc, nguyên lí hoạt động
của các hệ thống cảnh báo tự động sử dụng vi điều khiển. 3. Phẩm chất
- Chăm chỉ và trách nhiệm: Tích cực học tập, nghiên cứu, hoàn thành
các nhiệm vụ được giao.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU:
1. Đối với giáo viên:
- Máy chiếu, máy tính, màn hình hiển thị, hoặc ti vi.
- Hình vẽ và tranh ảnh trong SGK. 1
- SGK, SGV Chuyên đề học tập Công nghệ 12 – Công nghệ Điện – Điện tử.
2. Đối với học sinh:
- HS cả lớp: Hình vẽ liên quan đến nội dung bài học và các dụng cụ
học tập theo yêu cầu của GV; SGK Chuyên đề học tập Công nghệ 12
– Công nghệ Điện – Điện tử.
III. TIẾN TRÌNH DẠY HỌC
A. HOẠT ĐỘNG KHỞI ĐỘNG
a. Mục tiêu: Giúp HS tạo tâm thế sẵn sàng học tập và gợi mở nhu cầu nhận
thức, kích thích sự tò mò hứng thú của HS trong việc tìm hiểu chức năng
hoạt động của hệ thống cảnh báo tự động.
b. Nội dung: GV sử dụng câu hỏi của phần dẫn nhập trong SGK để thu hút
sự chú ý của HS vào bài học.
c. Sản phẩm học tập: Câu trả lời của HS về các các tình huống trong hình. GV gợi ý HS trả lời.
d. Tổ chức thực hiện:
Bước 1: GV chuyển giao nhiệm vụ học tập

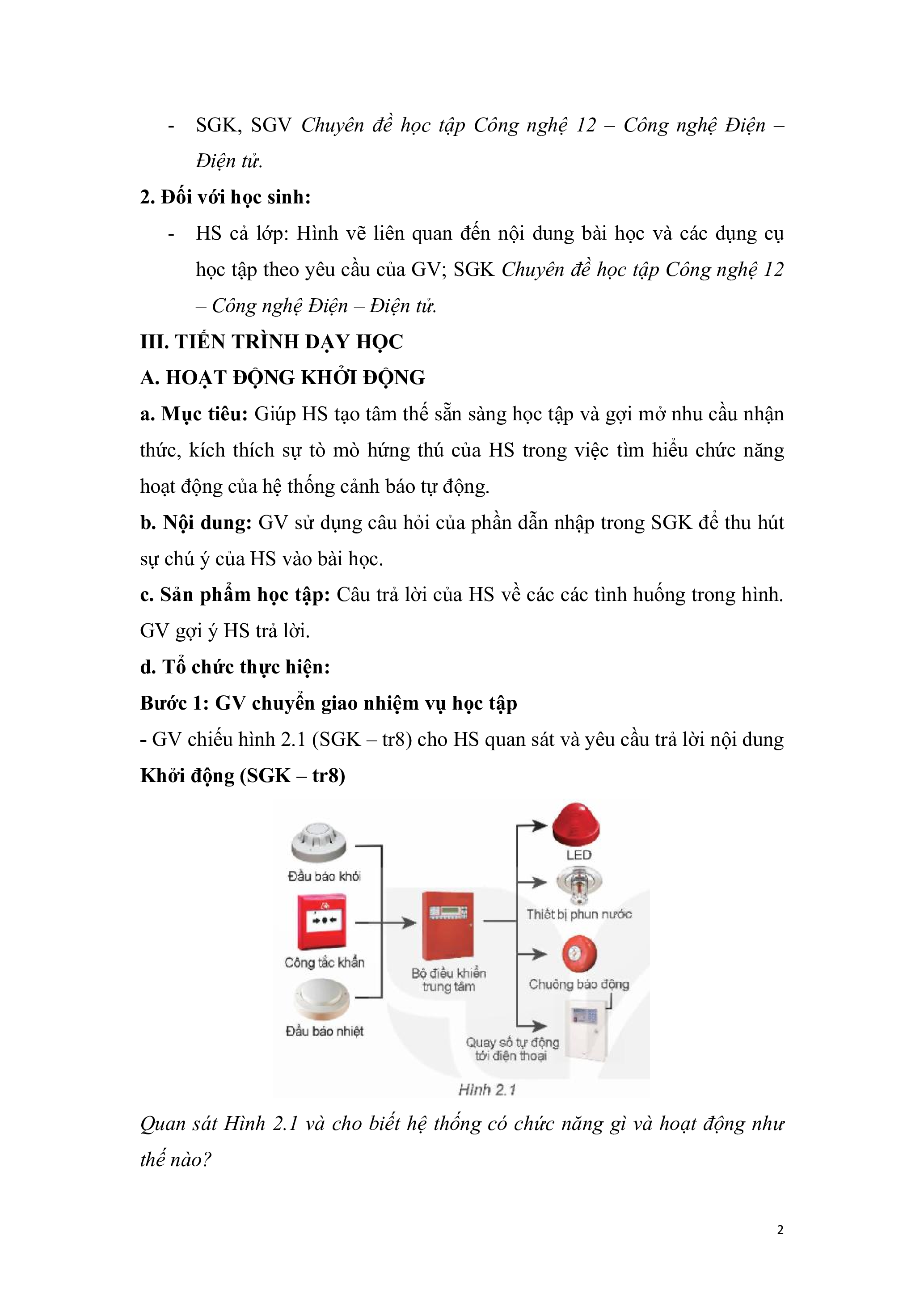

- GV chiếu hình 2.1 (SGK – tr8) cho HS quan sát và yêu cầu trả lời nội dung
Khởi động (SGK – tr8)
Quan sát Hình 2.1 và cho biết hệ thống có chức năng gì và hoạt động như thế nào? 2

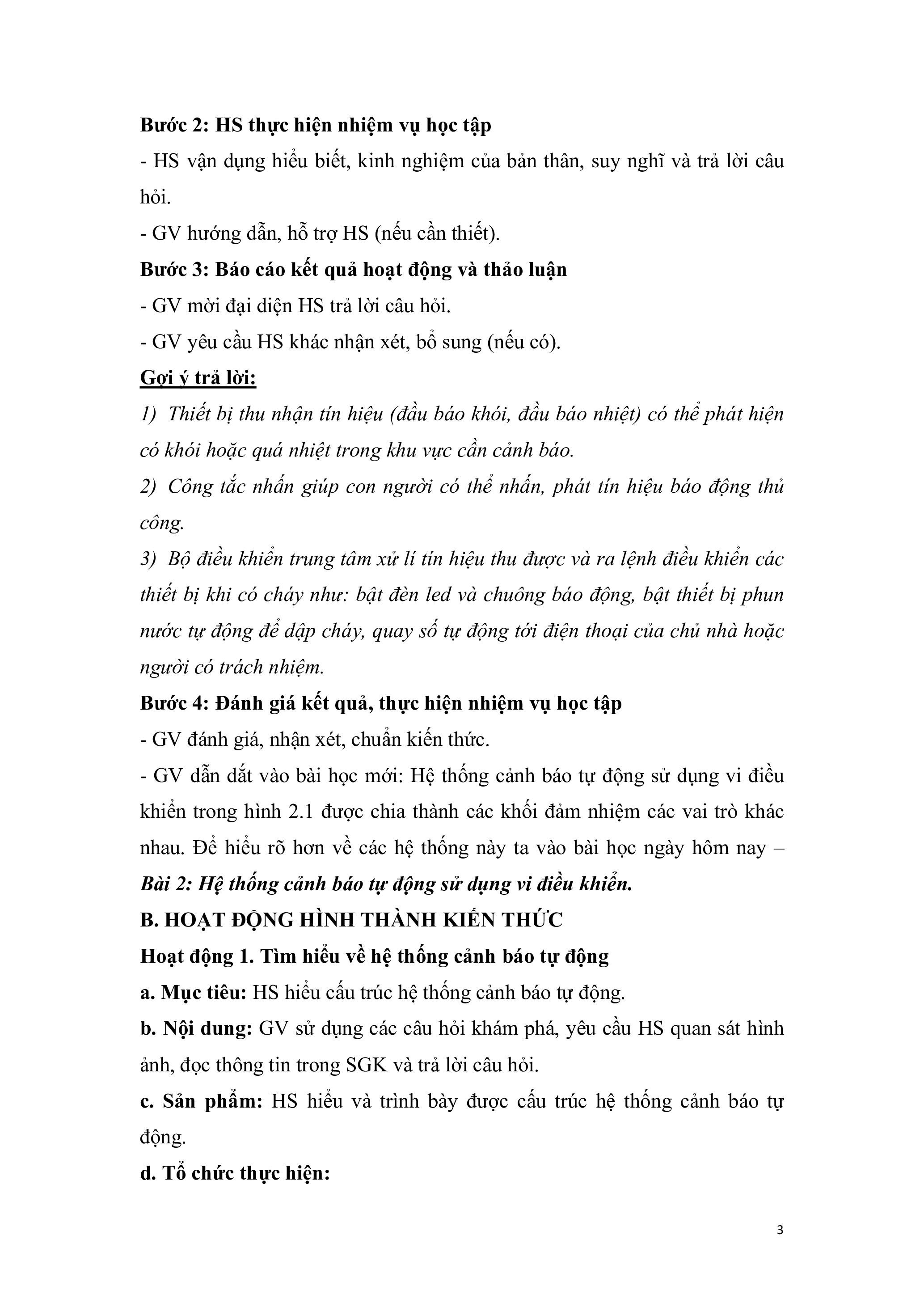

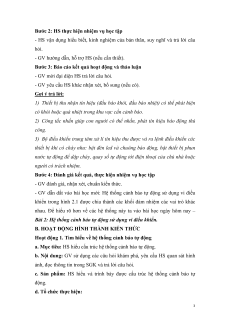

Bước 2: HS thực hiện nhiệm vụ học tập
- HS vận dụng hiểu biết, kinh nghiệm của bản thân, suy nghĩ và trả lời câu hỏi.
- GV hướng dẫn, hỗ trợ HS (nếu cần thiết).
Bước 3: Báo cáo kết quả hoạt động và thảo luận
- GV mời đại diện HS trả lời câu hỏi.
- GV yêu cầu HS khác nhận xét, bổ sung (nếu có). Gợi ý trả lời:
1) Thiết bị thu nhận tín hiệu (đầu báo khói, đầu báo nhiệt) có thể phát hiện
có khói hoặc quá nhiệt trong khu vực cần cảnh báo.
2) Công tắc nhấn giúp con người có thể nhấn, phát tín hiệu báo động thủ công.
3) Bộ điều khiển trung tâm xử lí tín hiệu thu được và ra lệnh điều khiển các
thiết bị khi có cháy như: bật đèn led và chuông báo động, bật thiết bị phun
nước tự động để dập cháy, quay số tự động tới điện thoại của chủ nhà hoặc người có trách nhiệm.
Bước 4: Đánh giá kết quả, thực hiện nhiệm vụ học tập
- GV đánh giá, nhận xét, chuẩn kiến thức.
- GV dẫn dắt vào bài học mới: Hệ thống cảnh báo tự động sử dụng vi điều
khiển trong hình 2.1 được chia thành các khối đảm nhiệm các vai trò khác
nhau. Để hiểu rõ hơn về các hệ thống này ta vào bài học ngày hôm nay –
Bài 2: Hệ thống cảnh báo tự động sử dụng vi điều khiển.
B. HOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC
Hoạt động 1. Tìm hiểu về hệ thống cảnh báo tự động
a. Mục tiêu: HS hiểu cấu trúc hệ thống cảnh báo tự động.
b. Nội dung: GV sử dụng các câu hỏi khám phá, yêu cầu HS quan sát hình
ảnh, đọc thông tin trong SGK và trả lời câu hỏi.
c. Sản phẩm: HS hiểu và trình bày được cấu trúc hệ thống cảnh báo tự động.
d. Tổ chức thực hiện: 3

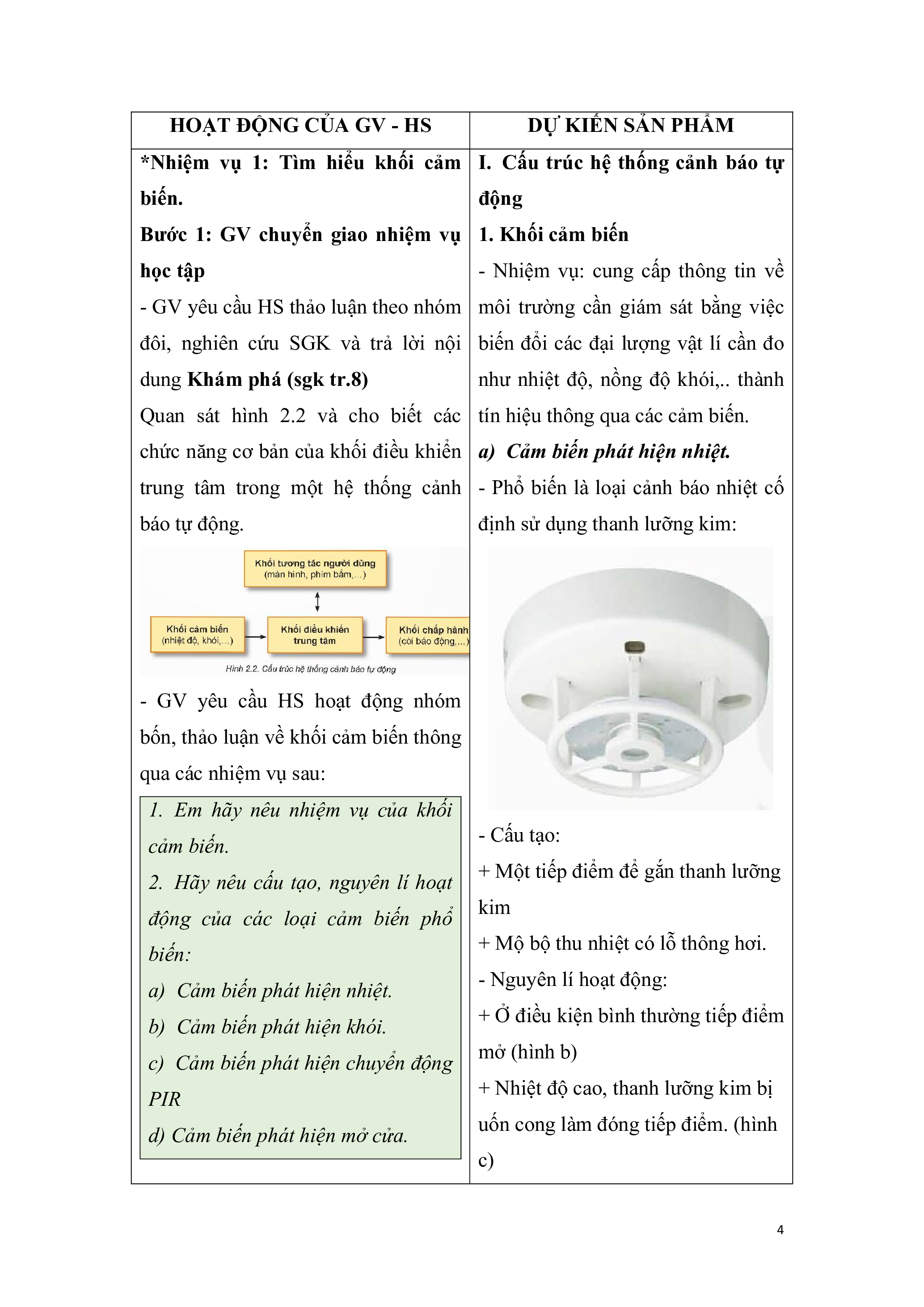

HOẠT ĐỘNG CỦA GV - HS
DỰ KIẾN SẢN PHẨM
*Nhiệm vụ 1: Tìm hiểu khối cảm I. Cấu trúc hệ thống cảnh báo tự biến. động
Bước 1: GV chuyển giao nhiệm vụ 1. Khối cảm biến học tập
- Nhiệm vụ: cung cấp thông tin về
- GV yêu cầu HS thảo luận theo nhóm môi trường cần giám sát bằng việc
đôi, nghiên cứu SGK và trả lời nội biến đổi các đại lượng vật lí cần đo
dung Khám phá (sgk tr.8)
như nhiệt độ, nồng độ khói,. thành
Quan sát hình 2.2 và cho biết các tín hiệu thông qua các cảm biến.
chức năng cơ bản của khối điều khiển a) Cảm biến phát hiện nhiệt.
trung tâm trong một hệ thống cảnh - Phổ biến là loại cảnh báo nhiệt cố báo tự động.
định sử dụng thanh lưỡng kim:
- GV yêu cầu HS hoạt động nhóm
bốn, thảo luận về khối cảm biến thông qua các nhiệm vụ sau:
1. Em hãy nêu nhiệm vụ của khối cảm biến. - Cấu tạo:
2. Hãy nêu cấu tạo, nguyên lí hoạt + Một tiếp điểm để gắn thanh lưỡng
động của các loại cảm biến phổ kim biến:
+ Mộ bộ thu nhiệt có lỗ thông hơi.

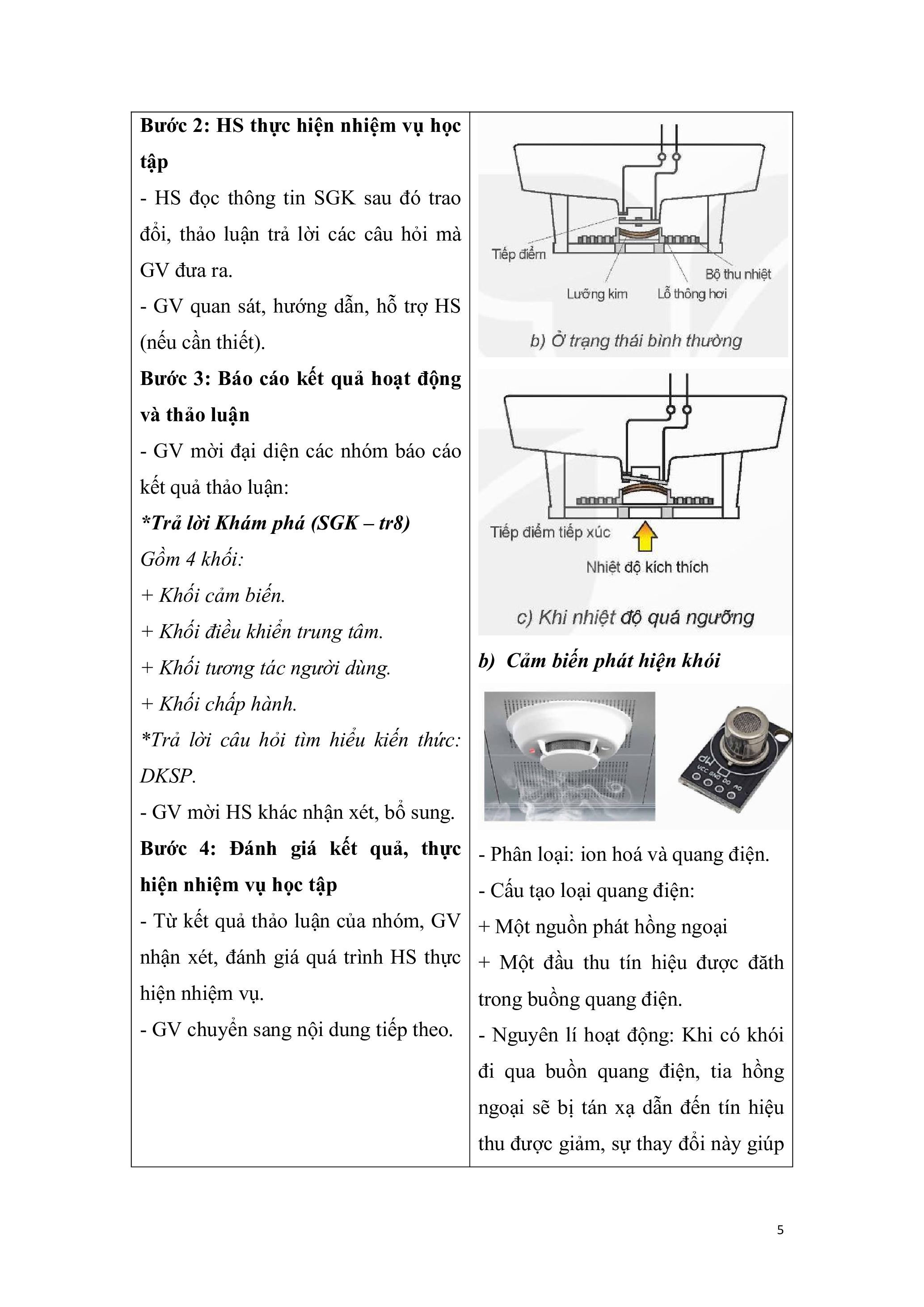

a) Cảm biến phát hiện nhiệt. - Nguyên lí hoạt động:
b) Cảm biến phát hiện khói.
+ Ở điều kiện bình thường tiếp điểm
c) Cảm biến phát hiện chuyển động mở (hình b) PIR
+ Nhiệt độ cao, thanh lưỡng kim bị
d) Cảm biến phát hiện mở cửa.
uốn cong làm đóng tiếp điểm. (hình c) 4
