Giáo án Công nghệ 10 Thiết kế Bài 12 (Kết nối tri thức): Hình chiếu phối cảnh

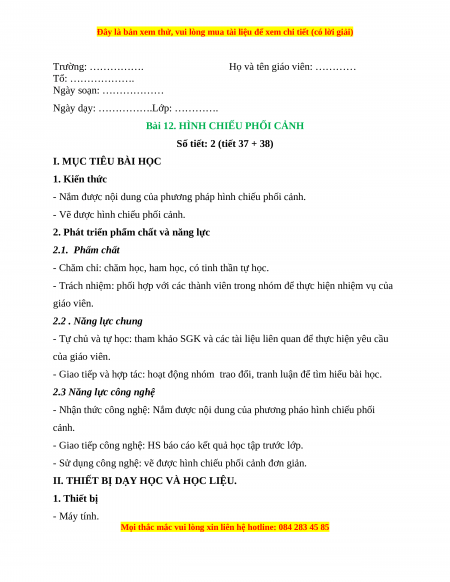

Trường: …………….
Họ và tên giáo viên: ………… Tổ: ……………….
Ngày soạn: ………………
Ngày dạy: …………….Lớp: ………….
Bài 12. HÌNH CHIẾU PHỐI CẢNH
Số tiết: 2 (tiết 37 + 38)
I. MỤC TIÊU BÀI HỌC 1. Kiến thức
- Nắm được nội dung của phương pháp hình chiếu phối cảnh.
- Vẽ được hình chiếu phối cảnh.
2. Phát triển phẩm chất và năng lực
2.1. Phẩm chất
- Chăm chỉ: chăm học, ham học, có tinh thần tự học.
- Trách nhiệm: phối hợp với các thành viên trong nhóm để thực hiện nhiệm vụ của giáo viên.
2.2 . Năng lực chung
- Tự chủ và tự học: tham khảo SGK và các tài liệu liên quan để thực hiện yêu cầu của giáo viên.
- Giao tiếp và hợp tác: hoạt động nhóm trao đổi, tranh luận để tìm hiểu bài học.
2.3 Năng lực công nghệ
- Nhận thức công nghệ: Nắm được nội dung của phương pháo hình chiếu phối cảnh.
- Giao tiếp công nghệ: HS báo cáo kết quả học tập trước lớp.
- Sử dụng công nghệ: vẽ được hình chiếu phối cảnh đơn giản.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU. 1. Thiết bị - Máy tính.

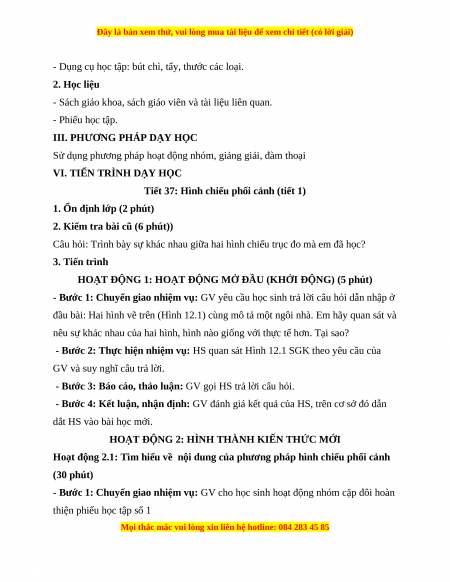

- Dụng cụ học tập: bút chì, tẩy, thước các loại. 2. Học liệu
- Sách giáo khoa, sách giáo viên và tài liệu liên quan. - Phiếu học tập.
III. PHƯƠNG PHÁP DẠY HỌC
Sử dụng phương pháp hoạt động nhóm, giảng giải, đàm thoại
VI. TIẾN TRÌNH DẠY HỌC
Tiết 37: Hình chiếu phối cảnh (tiết 1)
1. Ổn định lớp (2 phút)
2. Kiểm tra bài cũ (6 phút))
Câu hỏi: Trình bày sự khác nhau giữa hai hình chiếu trục đo mà em đã học? 3. Tiến trình
HOẠT ĐỘNG 1: HOẠT ĐỘNG MỞ ĐẦU (KHỞI ĐỘNG) (5 phút)
- Bước 1: Chuyển giao nhiệm vụ: GV yêu cầu học sinh trả lời câu hỏi dẫn nhập ở
đầu bài: Hai hình vẽ trên (Hình 12.1) cùng mô tả một ngôi nhà. Em hãy quan sát và
nêu sự khác nhau của hai hình, hình nào giống với thực tế hơn. Tại sao?
- Bước 2: Thực hiện nhiệm vụ: HS quan sát Hình 12.1 SGK theo yêu cầu của
GV và suy nghĩ câu trả lời.
- Bước 3: Báo cáo, thảo luận: GV gọi HS trả lời câu hỏi.
- Bước 4: Kết luận, nhận định: GV đánh giá kết quả của HS, trên cơ sở đó dẫn
dắt HS vào bài học mới.
HOẠT ĐỘNG 2: HÌNH THÀNH KIẾN THỨC MỚI
Hoạt động 2.1: Tìm hiểu về nội dung của phương pháp hình chiếu phối cảnh (30 phút)
- Bước 1: Chuyển giao nhiệm vụ: GV cho học sinh hoạt động nhóm cặp đôi hoàn
thiện phiếu học tập số 1

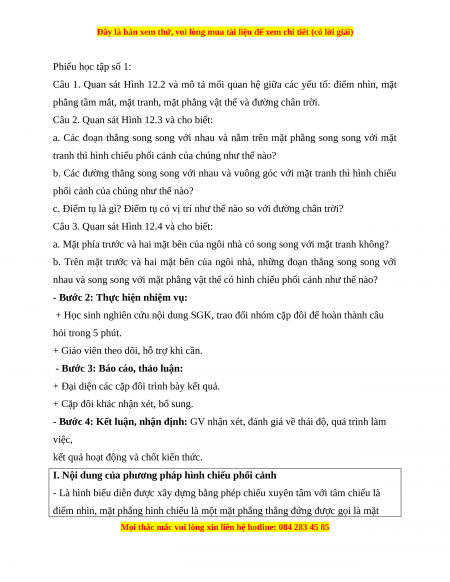

Phiếu học tập số 1:

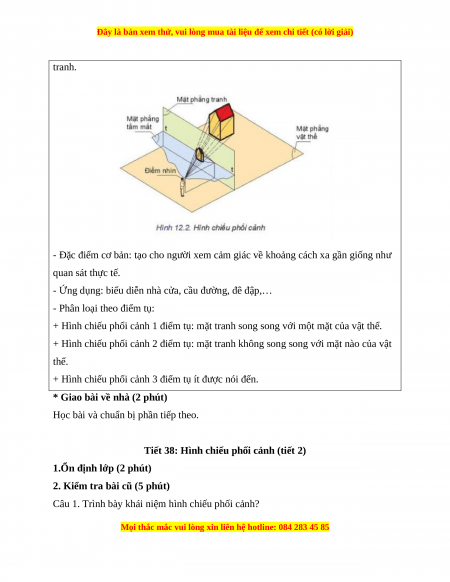

Câu 1. Quan sát Hình 12.2 và mô tả mối quan hệ giữa các yếu tố: điểm nhìn, mặt
phẳng tầm mắt, mặt tranh, mặt phẳng vật thể và đường chân trời.
Câu 2. Quan sát Hình 12.3 và cho biết:
a. Các đoạn thẳng song song với nhau và nằm trên mặt phẳng song song với mặt
tranh thì hình chiếu phối cảnh của chúng như thế nào?
b. Các đường thẳng song song với nhau và vuông góc với mặt tranh thì hình chiếu
phối cảnh của chúng như thế nào?
c. Điểm tụ là gì? Điểm tụ có vị trí như thế nào so với đường chân trời?
Câu 3. Quan sát Hình 12.4 và cho biết:
a. Mặt phía trước và hai mặt bên của ngôi nhà có song song với mặt tranh không?
b. Trên mặt trước và hai mặt bên của ngôi nhà, những đoạn thẳng song song với
nhau và song song với mặt phẳng vật thể có hình chiếu phối cảnh như thế nào?
- Bước 2: Thực hiện nhiệm vụ:
+ Học sinh nghiên cứu nội dung SGK, trao đổi nhóm cặp đôi để hoàn thành câu hỏi trong 5 phút.
+ Giáo viên theo dõi, hỗ trợ khi cần.
- Bước 3: Báo cáo, thảo luận:
+ Đại diện các cặp đôi trình bày kết quả.
+ Cặp đôi khác nhận xét, bổ sung.
- Bước 4: Kết luận, nhận định: GV nhận xét, đánh giá về thái độ, quá trình làm việc,
kết quả hoạt động và chốt kiến thức.
I. Nội dung của phương pháp hình chiếu phối cảnh
- Là hình biểu diễn được xây dựng bằng phép chiếu xuyên tâm với tâm chiếu là
điểm nhìn, mặt phẳng hình chiếu là một mặt phẳng thẳng đứng được gọi là mặt

tranh.
- Đặc điểm cơ bản: tạo cho người xem cảm giác về khoảng cách xa gần giống như quan sát thực tế.
- Ứng dụng: biểu diễn nhà cửa, cầu đường, đê đập,…
- Phân loại theo điểm tụ:
+ Hình chiếu phổi cảnh 1 điểm tụ: mặt tranh song song với một mặt của vật thể.
+ Hình chiếu phối cảnh 2 điểm tụ: mặt tranh không song song với mặt nào của vật thể.
+ Hình chiếu phối cảnh 3 điểm tụ ít được nói đến.
* Giao bài về nhà (2 phút)
Học bài và chuẩn bị phần tiếp theo.
Tiết 38: Hình chiếu phối cảnh (tiết 2)
1.Ổn định lớp (2 phút)
2. Kiểm tra bài cũ (5 phút)

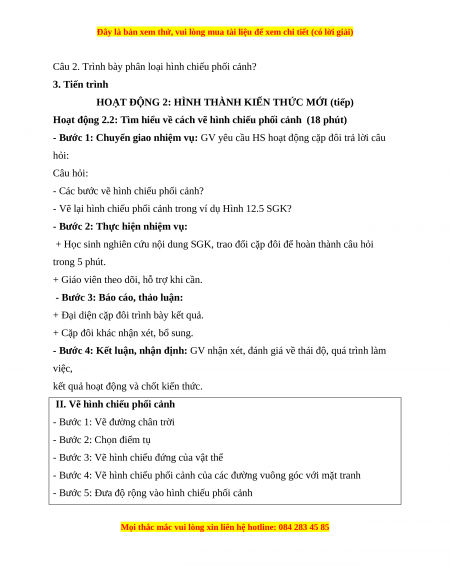

Câu 1. Trình bày khái niệm hình chiếu phối cảnh?
