Giáo án Công nghệ 10 Thiết kế Bài 16 (Kết nối tri thức): Vẽ kĩ thuật với sự trợ giúp của máy tính

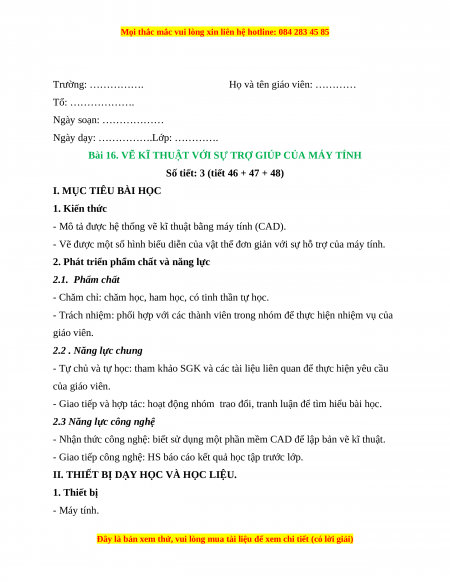

Trường: …………….
Họ và tên giáo viên: ………… Tổ: ……………….
Ngày soạn: ………………
Ngày dạy: …………….Lớp: ………….
Bài 16. VẼ KĨ THUẬT VỚI SỰ TRỢ GIÚP CỦA MÁY TÍNH
Số tiết: 3 (tiết 46 + 47 + 48)
I. MỤC TIÊU BÀI HỌC 1. Kiến thức
- Mô tả được hệ thống vẽ kĩ thuật bằng máy tính (CAD).
- Vẽ được một số hình biểu diễn của vật thể đơn giản với sự hỗ trợ của máy tính.
2. Phát triển phẩm chất và năng lực
2.1. Phẩm chất
- Chăm chỉ: chăm học, ham học, có tinh thần tự học.
- Trách nhiệm: phối hợp với các thành viên trong nhóm để thực hiện nhiệm vụ của giáo viên.
2.2 . Năng lực chung
- Tự chủ và tự học: tham khảo SGK và các tài liệu liên quan để thực hiện yêu cầu của giáo viên.
- Giao tiếp và hợp tác: hoạt động nhóm trao đổi, tranh luận để tìm hiểu bài học.
2.3 Năng lực công nghệ
- Nhận thức công nghệ: biết sử dụng một phần mềm CAD để lập bản vẽ kĩ thuật.
- Giao tiếp công nghệ: HS báo cáo kết quả học tập trước lớp.

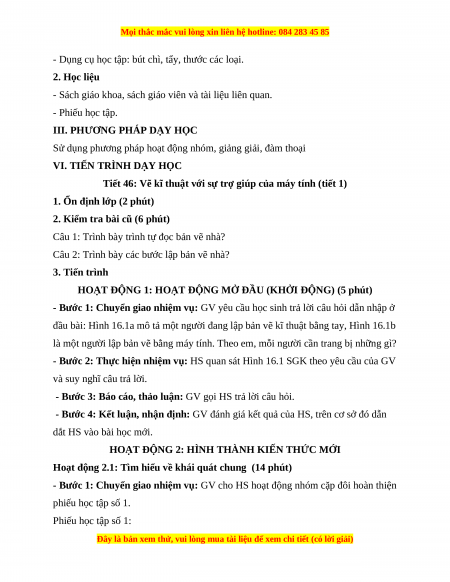

II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU. 1. Thiết bị - Máy tính.


- Dụng cụ học tập: bút chì, tẩy, thước các loại. 2. Học liệu
- Sách giáo khoa, sách giáo viên và tài liệu liên quan. - Phiếu học tập.
III. PHƯƠNG PHÁP DẠY HỌC
Sử dụng phương pháp hoạt động nhóm, giảng giải, đàm thoại
VI. TIẾN TRÌNH DẠY HỌC
Tiết 46: Vẽ kĩ thuật với sự trợ giúp của máy tính (tiết 1)
1. Ổn định lớp (2 phút)
2. Kiểm tra bài cũ (6 phút)
Câu 1: Trình bày trình tự đọc bản vẽ nhà?
Câu 2: Trình bày các bước lập bản vẽ nhà? 3. Tiến trình
HOẠT ĐỘNG 1: HOẠT ĐỘNG MỞ ĐẦU (KHỞI ĐỘNG) (5 phút)
- Bước 1: Chuyển giao nhiệm vụ: GV yêu cầu học sinh trả lời câu hỏi dẫn nhập ở
đầu bài: Hình 16.1a mô tả một người đang lập bản vẽ kĩ thuật bằng tay, Hình 16.1b
là một người lập bản vẽ bằng máy tính. Theo em, mỗi người cần trang bị những gì?
- Bước 2: Thực hiện nhiệm vụ: HS quan sát Hình 16.1 SGK theo yêu cầu của GV
và suy nghĩ câu trả lời.
- Bước 3: Báo cáo, thảo luận: GV gọi HS trả lời câu hỏi.
- Bước 4: Kết luận, nhận định: GV đánh giá kết quả của HS, trên cơ sở đó dẫn
dắt HS vào bài học mới.
HOẠT ĐỘNG 2: HÌNH THÀNH KIẾN THỨC MỚI
Hoạt động 2.1: Tìm hiểu về khái quát chung (14 phút)
- Bước 1: Chuyển giao nhiệm vụ: GV cho HS hoạt động nhóm cặp đôi hoàn thiện phiếu học tập số 1. Phiếu học tập số 1:

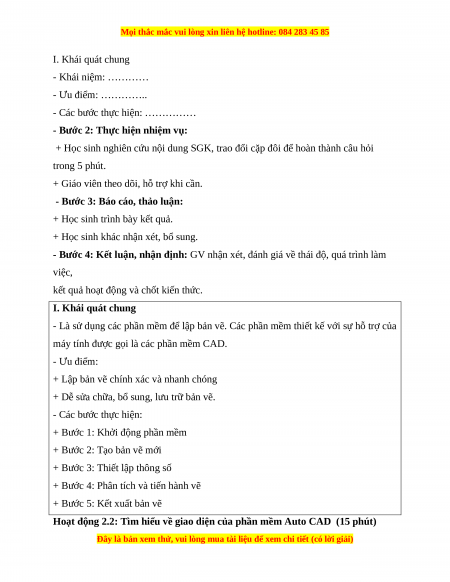

I. Khái quát chung - Khái niệm: ………… - Ưu điểm: …………..
- Các bước thực hiện: ……………
- Bước 2: Thực hiện nhiệm vụ:
+ Học sinh nghiên cứu nội dung SGK, trao đổi cặp đôi để hoàn thành câu hỏi trong 5 phút.
+ Giáo viên theo dõi, hỗ trợ khi cần.
- Bước 3: Báo cáo, thảo luận:
+ Học sinh trình bày kết quả.
+ Học sinh khác nhận xét, bổ sung.
- Bước 4: Kết luận, nhận định: GV nhận xét, đánh giá về thái độ, quá trình làm việc,
kết quả hoạt động và chốt kiến thức. I. Khái quát chung
- Là sử dụng các phần mềm để lập bản vẽ. Các phần mềm thiết kế với sự hỗ trợ của
máy tính được gọi là các phần mềm CAD. - Ưu điểm:
+ Lập bản vẽ chính xác và nhanh chóng
+ Dễ sửa chữa, bổ sung, lưu trữ bản vẽ. - Các bước thực hiện:
+ Bước 1: Khởi động phần mềm
+ Bước 2: Tạo bản vẽ mới
+ Bước 3: Thiết lập thông số
+ Bước 4: Phân tích và tiến hành vẽ
+ Bước 5: Kết xuất bản vẽ
Hoạt động 2.2: Tìm hiểu về giao diện của phần mềm Auto CAD (15 phút)

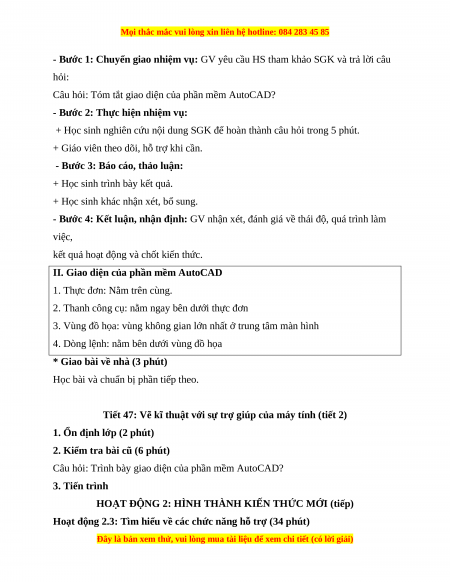

- Bước 1: Chuyển giao nhiệm vụ: GV yêu cầu HS tham khảo SGK và trả lời câu hỏi:
Câu hỏi: Tóm tắt giao diện của phần mềm AutoCAD?
- Bước 2: Thực hiện nhiệm vụ:
+ Học sinh nghiên cứu nội dung SGK để hoàn thành câu hỏi trong 5 phút.
+ Giáo viên theo dõi, hỗ trợ khi cần.
- Bước 3: Báo cáo, thảo luận:
+ Học sinh trình bày kết quả.
+ Học sinh khác nhận xét, bổ sung.
- Bước 4: Kết luận, nhận định: GV nhận xét, đánh giá về thái độ, quá trình làm việc,
kết quả hoạt động và chốt kiến thức.
II. Giao diện của phần mềm AutoCAD
1. Thực đơn: Nằm trên cùng.
2. Thanh công cụ: nằm ngay bên dưới thực đơn
3. Vùng đồ họa: vùng không gian lớn nhất ở trung tâm màn hình
4. Dòng lệnh: nằm bên dưới vùng đồ họa
* Giao bài về nhà (3 phút)
Học bài và chuẩn bị phần tiếp theo.
Tiết 47: Vẽ kĩ thuật với sự trợ giúp của máy tính (tiết 2)
1. Ổn định lớp (2 phút)
2. Kiểm tra bài cũ (6 phút)
Câu hỏi: Trình bày giao diện của phần mềm AutoCAD? 3. Tiến trình
HOẠT ĐỘNG 2: HÌNH THÀNH KIẾN THỨC MỚI (tiếp)

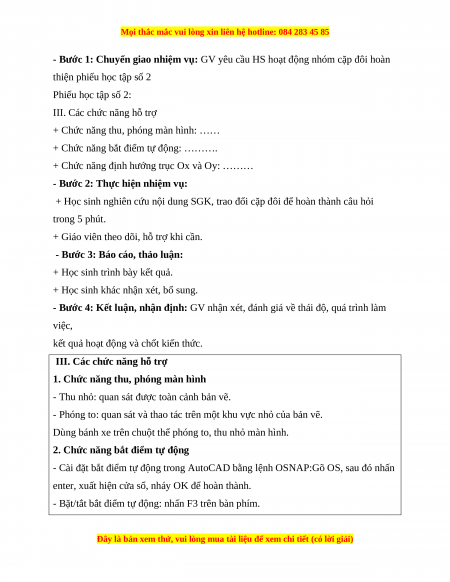

Hoạt động 2.3: Tìm hiểu về các chức năng hỗ trợ (34 phút)
