Giáo án Công nghệ 8 Chân trời sáng tạo: Ôn tập chương 1

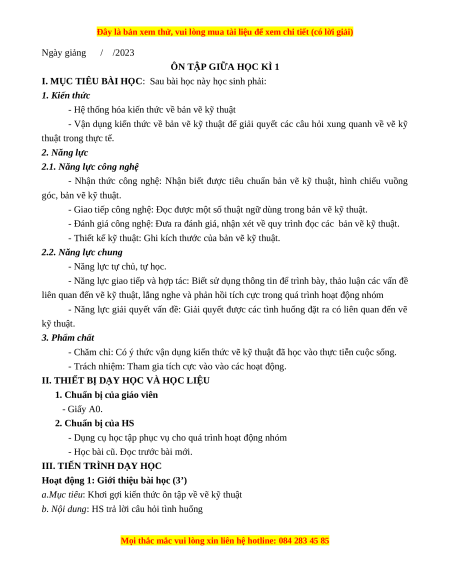

Ngày giảng / /2023
ÔN TẬP GIỮA HỌC KÌ 1
I. MỤC TIÊU BÀI HỌC: Sau bài học này học sinh phải: 1. Kiến thức
- Hệ thống hóa kiến thức về bản vẽ kỹ thuật
- Vận dụng kiến thức về bản vẽ kỹ thuật để giải quyết các câu hỏi xung quanh về vẽ kỹ thuật trong thực tế. 2. Năng lực
2.1. Năng lực công nghệ
- Nhận thức công nghệ: Nhận biết được tiêu chuẩn bản vẽ kỹ thuật, hình chiếu vuồng góc, bản vẽ kỹ thuật.
- Giao tiếp công nghệ: Đọc được một số thuật ngữ dùng trong bản vẽ kỹ thuật.
- Đánh giá công nghệ: Đưa ra đánh giá, nhận xét về quy trình đọc các bản vẽ kỹ thuật.
- Thiết kế kỹ thuật: Ghi kích thước của bản vẽ kỹ thuật.
2.2. Năng lực chung
- Năng lực tự chủ, tự học.
- Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận các vấn đề
liên quan đến vẽ kỹ thuật, lắng nghe và phản hồi tích cực trong quá trình hoạt động nhóm
- Năng lực giải quyết vấn đề: Giải quyết được các tình huống đặt ra có liên quan đến vẽ kỹ thuật. 3. Phẩm chất
- Chăm chỉ: Có ý thức vận dụng kiến thức vẽ kỹ thuật đã học vào thực tiễn cuộc sống.
- Trách nhiệm: Tham gia tích cực vào vào các hoạt động.
II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU
1. Chuẩn bị của giáo viên - Giấy A0.
2. Chuẩn bị của HS
- Dụng cụ học tập phục vụ cho quá trình hoạt động nhóm
- Học bài cũ. Đọc trước bài mới.
III. TIẾN TRÌNH DẠY HỌC
Hoạt động 1: Giới thiệu bài học (3’)
a.Mục tiêu: Khơi gợi kiến thức ôn tập về vẽ kỹ thuật
b. Nội dung: HS trả lời câu hỏi tình huống

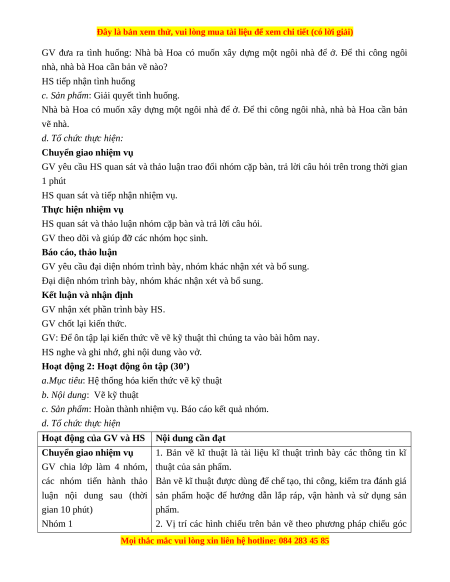

GV đưa ra tình huống: Nhà bà Hoa có muốn xây dựng một ngôi nhà để ở. Để thi công ngôi
nhà, nhà bà Hoa cần bản vẽ nào? HS tiếp nhận tình huống
c. Sản phẩm: Giải quyết tình huống.
Nhà bà Hoa có muốn xây dựng một ngôi nhà để ở. Để thi công ngôi nhà, nhà bà Hoa cần bản vẽ nhà.
d. Tổ chức thực hiện:
Chuyển giao nhiệm vụ
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi trên trong thời gian 1 phút
HS quan sát và tiếp nhận nhiệm vụ. Thực hiện nhiệm vụ
HS quan sát và thảo luận nhóm cặp bàn và trả lời câu hỏi.
GV theo dõi và giúp đỡ các nhóm học sinh. Báo cáo, thảo luận
GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.
Kết luận và nhận định
GV nhận xét phần trình bày HS. GV chốt lại kiến thức.
GV: Để ôn tập lại kiến thức về vẽ kỹ thuật thì chúng ta vào bài hôm nay.
HS nghe và ghi nhớ, ghi nội dung vào vở.
Hoạt động 2: Hoạt động ôn tập (30’)
a.Mục tiêu: Hệ thống hóa kiến thức vẽ kỹ thuật
b. Nội dung: Vẽ kỹ thuật
c. Sản phẩm: Hoàn thành nhiệm vụ. Báo cáo kết quả nhóm.
d. Tổ chức thực hiện
Hoạt động của GV và HS Nội dung cần đạt
Chuyển giao nhiệm vụ
1. Bản vẽ kĩ thuật là tài liệu kĩ thuật trình bày các thông tin kĩ
GV chia lớp làm 4 nhóm, thuật của sản phẩm.
các nhóm tiến hành thảo Bản vẽ kĩ thuật được dùng để chế tạo, thi công, kiểm tra đánh giá
luận nội dung sau (thời sản phẩm hoặc để hướng dẫn lắp ráp, vận hành và sử dụng sản gian 10 phút) phẩm. Nhóm 1

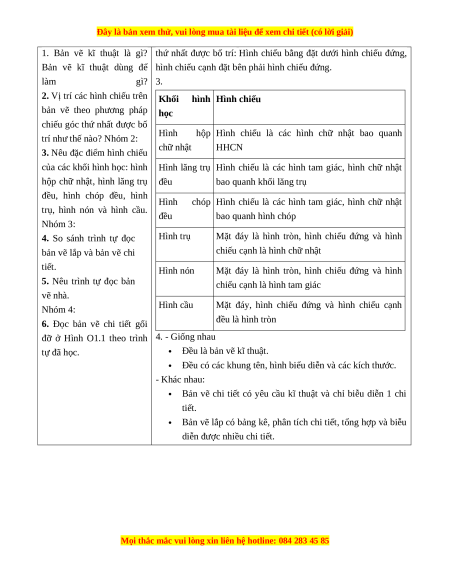

2. Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc


1. Bản vẽ kĩ thuật là gì? thứ nhất được bố trí: Hình chiếu bằng đặt dưới hình chiếu đứng,
Bản vẽ kĩ thuật dùng để hình chiếu cạnh đặt bên phải hình chiếu đứng. làm gì? 3.
2. Vị trí các hình chiếu trên Khối hình Hình chiếu
bản vẽ theo phương pháp học
chiếu góc thứ nhất được bố Hình hộp Hình chiếu là các hình chữ nhật bao quanh trí như thế nào? Nhóm 2: chữ nhật HHCN
3. Nêu đặc điểm hình chiếu
của các khối hình học: hình Hình lăng trụ Hình chiếu là các hình tam giác, hình chữ nhật
hộp chữ nhật, hình lăng trụ đều bao quanh khối lăng trụ
đều, hình chóp đều, hình Hình chóp Hình chiếu là các hình tam giác, hình chữ nhật
trụ, hình nón và hình cầu. đều bao quanh hình chóp Nhóm 3:
4. So sánh trình tự đọc Hình trụ
Mặt đáy là hình tròn, hình chiếu đứng và hình
bản vẽ lắp và bản vẽ chi
chiếu cạnh là hình chữ nhật tiết. Hình nón
Mặt đáy là hình tròn, hình chiếu đứng và hình
5. Nêu trình tự đọc bản
chiếu cạnh là hình tam giác vẽ nhà. Nhóm 4: Hình cầu
Mặt đáy, hình chiếu đứng và hình chiếu cạnh

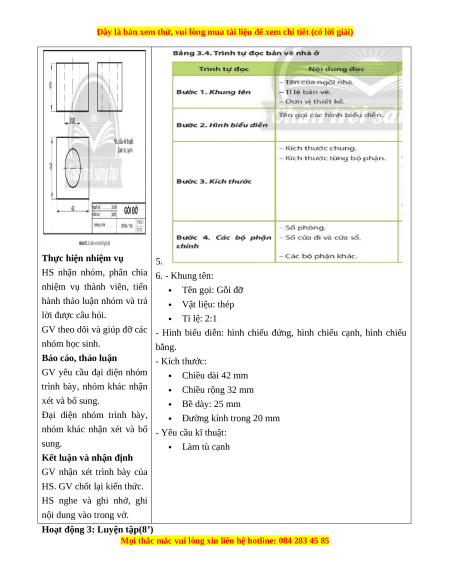

6. Đọc bản vẽ chi tiết gối đều là hình tròn
đỡ ở Hình O1.1 theo trình 4. - Giống nhau tự đã học. 
Đều là bản vẽ kĩ thuật. 
Đều có các khung tên, hình biểu diễn và các kích thước. - Khác nhau: 
Bản vẽ chi tiết có yêu cầu kĩ thuật và chỉ biễu diễn 1 chi tiết. 
Bản vẽ lắp có bảng kê, phân tích chi tiết, tổng hợp và biễu
diễn được nhiều chi tiết.


Thực hiện nhiệm vụ 5.
HS nhận nhóm, phân chia 6. - Khung tên:
nhiệm vụ thành viên, tiến  Tên gọi: Gỗi đỡ
hành thảo luận nhóm và trả  Vật liệu: thép lời được câu hỏi.  Tỉ lệ: 2:1
GV theo dõi và giúp đỡ các - Hình biểu diễn: hình chiếu đứng, hình chiếu cạnh, hình chiếu nhóm học sinh. bằng.
Báo cáo, thảo luận - Kích thước:
GV yêu cầu đại diện nhóm  Chiều dài 42 mm
trình bày, nhóm khác nhận  Chiều rộng 32 mm xét và bổ sung.  Bề dày: 25 mm
Đại diện nhóm trình bày,  Đường kính trong 20 mm
nhóm khác nhận xét và bổ - Yêu cầu kĩ thuật: sung.  Làm tù cạnh
Kết luận và nhận định
GV nhận xét trình bày của
HS. GV chốt lại kiến thức. HS nghe và ghi nhớ, ghi nội dung vào trong vở.

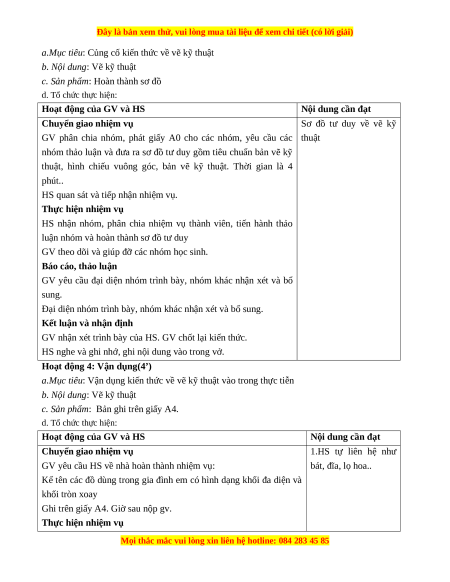

Hoạt động 3: Luyện tập(8’)
