Giáo án Powerpoint Dự án 2: Thiết kế mô hình bồn rửa tay tự động Công nghệ 8 Chân trời sáng tạo

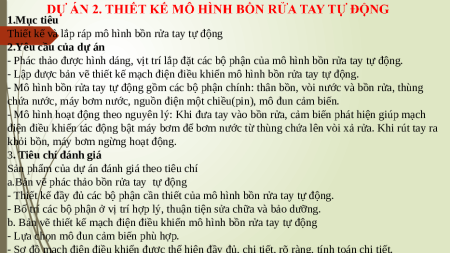

DỰ ÁN 2. THIẾT KẾ MÔ HÌNH BỒN RỬA TAY TỰ ĐỘNG Sau khi lao động, chân tay bị bẩn, để rửa sạch chân tay cần sử dụng phương tiện gì?, Sau khi lao động, chân tay bị bẩn, để rửa sạch chân tay cần sử dụng bồn rửa tay tự động. 1.Mục tiêu
Thiết kế và lắp ráp mô hình bồn rửa tay tự động 2.Yêu cầu của dự án
- Phác thảo được hình dáng, vịt trí lắp đặt các bộ phận của mô hình bồn rửa tay tự động.
- Lập được bản vẽ thiết kế mạch điện điều khiển mô hình bồn rửa tay tự động.

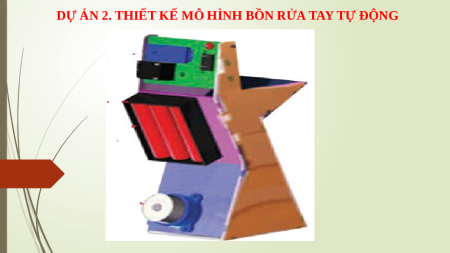

- Mô hình bồn rửa tay tự động gồm các bộ phận chính: thân bồn, vòi nước và bồn rửa, thùng
chứa nước, máy bơm nước, nguồn điện một chiều(pin), mô đun cảm biến.
- Mô hình hoạt động theo nguyên lý: Khi đưa tay vào bồn rửa, cảm biến phát hiện giúp mạch
điện điều khiển tác động bật máy bơm để bơm nước từ thùng chứa lên vòi xả rửa. Khi rút tay ra
khỏi bồn, máy bơm ngừng hoạt động. 3. Tiêu chí đánh giá
Sản phẩm của dự án đánh giá theo tiêu chí
a.Bản vẽ phác thảo bồn rửa tay tự động
- Thiết kế đầy đủ các bộ phận cần thiết của mô hình bồn rửa tay tự động.
- Bố trí các bộ phận ở vị trí hợp lý, thuận tiện sửa chữa và bảo dưỡng.
b. Bản vẽ thiết kế mạch điện điều khiển mô hình bồn rửa tay tự động
- Lựa chọn mô đun cảm biến phù hợp.
- Sơ đồ mạch điện điều khiển được thể hiện đầy đủ, chi tiết, rõ ràng, tính toán chi tiết.
