Trắc nghiệm Bài 8: Hệ thống điện trong gia đình Công nghệ 12 Điện-Điện tử Kết nối đúng sai, trả lời ngắn 2025

Bài 8. Hệ thống điện trong gia đình

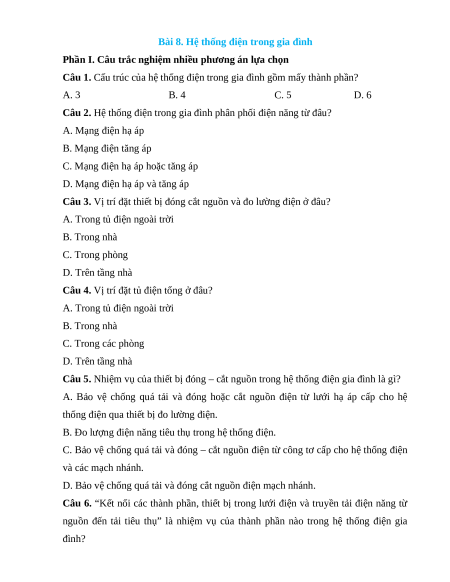

Phần I. Câu trắc nghiệm nhiều phương án lựa chọn
Câu 1. Cấu trúc của hệ thống điện trong gia đình gồm mấy thành phần? A. 3 B. 4 C. 5 D. 6
Câu 2. Hệ thống điện trong gia đình phân phối điện năng từ đâu? A. Mạng điện hạ áp B. Mạng điện tăng áp
C. Mạng điện hạ áp hoặc tăng áp
D. Mạng điện hạ áp và tăng áp
Câu 3. Vị trí đặt thiết bị đóng cắt nguồn và đo lường điện ở đâu?
A. Trong tủ điện ngoài trời B. Trong nhà C. Trong phòng D. Trên tầng nhà
Câu 4. Vị trí đặt tủ điện tổng ở đâu?
A. Trong tủ điện ngoài trời B. Trong nhà C. Trong các phòng D. Trên tầng nhà
Câu 5. Nhiệm vụ của thiết bị đóng – cắt nguồn trong hệ thống điện gia đình là gì?
A. Bảo vệ chống quá tải và đóng hoặc cắt nguồn điện từ lưới hạ áp cấp cho hệ
thống điện qua thiết bị đo lường điện.
B. Đo lượng điện năng tiêu thụ trong hệ thống điện.
C. Bảo vệ chống quá tải và đóng – cắt nguồn điện từ công tơ cấp cho hệ thống điện và các mạch nhánh.
D. Bảo vệ chống quá tải và đóng cắt nguồn điện mạch nhánh.
Câu 6. “Kết nối các thành phần, thiết bị trong lưới điện và truyền tải điện năng từ

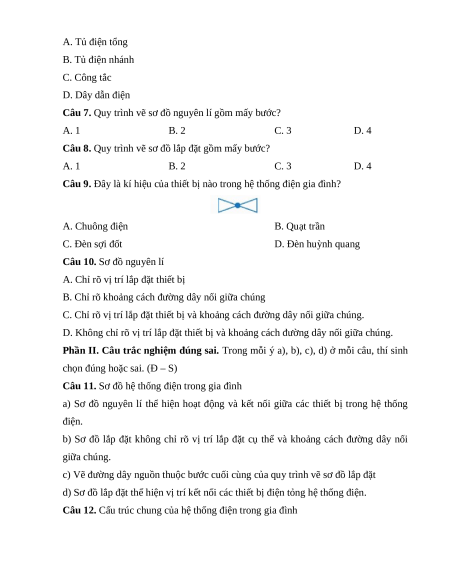

nguồn đến tải tiêu thụ” là nhiệm vụ của thành phần nào trong hệ thống điện gia đình? A. Tủ điện tổng B. Tủ điện nhánh C. Công tắc D. Dây dẫn điện
Câu 7. Quy trình vẽ sơ đồ nguyên lí gồm mấy bước? A. 1 B. 2 C. 3 D. 4
Câu 8. Quy trình vẽ sơ đồ lắp đặt gồm mấy bước? A. 1 B. 2 C. 3 D. 4
Câu 9. Đây là kí hiệu của thiết bị nào trong hệ thống điện gia đình? A. Chuông điện B. Quạt trần C. Đèn sợi đốt D. Đèn huỳnh quang
Câu 10. Sơ đồ nguyên lí
A. Chỉ rõ vị trí lắp đặt thiết bị
B. Chỉ rõ khoảng cách đường dây nối giữa chúng
C. Chỉ rõ vị trí lắp đặt thiết bị và khoảng cách đường dây nối giữa chúng.
D. Không chỉ rõ vị trí lắp đặt thiết bị và khoảng cách đường dây nối giữa chúng.
Phần II. Câu trắc nghiệm đúng sai. Trong mỗi ý a), b), c), d) ở mỗi câu, thí sinh
chọn đúng hoặc sai. (Đ – S)
Câu 11. Sơ đồ hệ thống điện trong gia đình
a) Sơ đồ nguyên lí thể hiện hoạt động và kết nối giữa các thiết bị trong hệ thống điện.
b) Sơ đồ lắp đặt không chỉ rõ vị trí lắp đặt cụ thể và khoảng cách đường dây nối giữa chúng.
c) Vẽ đường dây nguồn thuộc bước cuối cùng của quy trình vẽ sơ đồ lắp đặt
d) Sơ đồ lắp đặt thể hiện vị trí kết nối các thiết bị điện tỏng hệ thống điện.
Câu 12. Cấu trúc chung của hệ thống điện trong gia đình

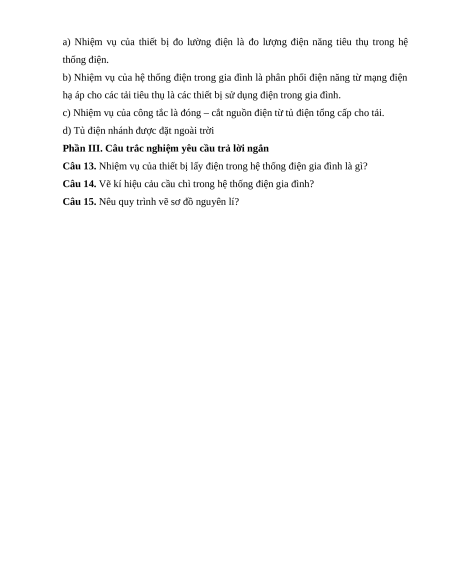

a) Nhiệm vụ của thiết bị đo lường điện là đo lượng điện năng tiêu thụ trong hệ thống điện.
b) Nhiệm vụ của hệ thống điện trong gia đình là phân phối điện năng từ mạng điện
hạ áp cho các tải tiêu thụ là các thiết bị sử dụng điện trong gia đình.
c) Nhiệm vụ của công tắc là đóng – cắt nguồn điện từ tủ điện tổng cấp cho tải.
d) Tủ điện nhánh được đặt ngoài trời
Phần III. Câu trắc nghiệm yêu cầu trả lời ngắn
Câu 13. Nhiệm vụ của thiết bị lấy điện trong hệ thống điện gia đình là gì?
Câu 14. Vẽ kí hiệu cảu cầu chì trong hệ thống điện gia đình?
Câu 15. Nêu quy trình vẽ sơ đồ nguyên lí?
Bài 8. Hệ thống điện trong gia đình

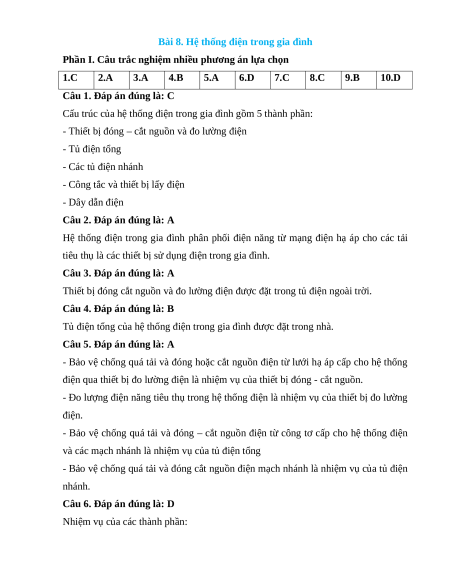

Phần I. Câu trắc nghiệm nhiều phương án lựa chọn 1.C 2.A 3.A 4.B 5.A 6.D 7.C 8.C 9.B 10.D
Câu 1. Đáp án đúng là: C
Cấu trúc của hệ thống điện trong gia đình gồm 5 thành phần:
- Thiết bị đóng – cắt nguồn và đo lường điện - Tủ điện tổng - Các tủ điện nhánh
- Công tắc và thiết bị lấy điện - Dây dẫn điện
Câu 2. Đáp án đúng là: A
Hệ thống điện trong gia đình phân phối điện năng từ mạng điện hạ áp cho các tải
tiêu thụ là các thiết bị sử dụng điện trong gia đình.
Câu 3. Đáp án đúng là: A
Thiết bị đóng cắt nguồn và đo lường điện được đặt trong tủ điện ngoài trời.
Câu 4. Đáp án đúng là: B
Tủ điện tổng của hệ thống điện trong gia đình được đặt trong nhà.
Câu 5. Đáp án đúng là: A
- Bảo vệ chống quá tải và đóng hoặc cắt nguồn điện từ lưới hạ áp cấp cho hệ thống
điện qua thiết bị đo lường điện là nhiệm vụ của thiết bị đóng - cắt nguồn.
- Đo lượng điện năng tiêu thụ trong hệ thống điện là nhiệm vụ của thiết bị đo lường điện.
- Bảo vệ chống quá tải và đóng – cắt nguồn điện từ công tơ cấp cho hệ thống điện
và các mạch nhánh là nhiệm vụ của tủ điện tổng
- Bảo vệ chống quá tải và đóng cắt nguồn điện mạch nhánh là nhiệm vụ của tủ điện nhánh.
Câu 6. Đáp án đúng là: D
Nhiệm vụ của các thành phần:
