Trắc nghiệm Bài tập định luật Ôm cho đoạn mạch có các điện trở mắc nối tiếp Vật lí 9

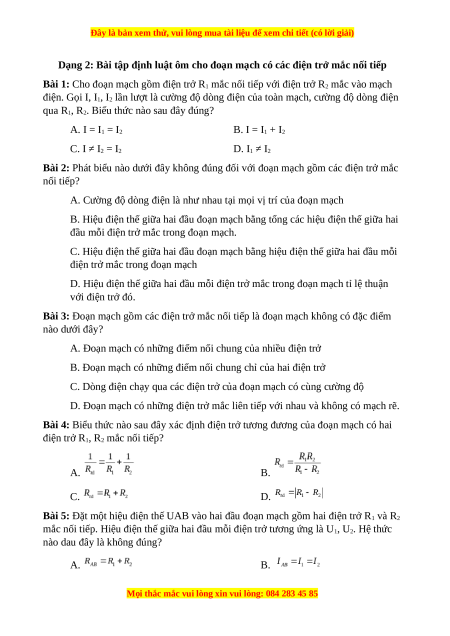

Dạng 2: Bài tập định luật ôm cho đoạn mạch có các điện trở mắc nối tiếp
Bài 1: Cho đoạn mạch gồm điện trở R1 mắc nối tiếp với điện trở R2 mắc vào mạch
điện. Gọi I, I1, I2 lần lượt là cường độ dòng điện của toàn mạch, cường độ dòng điện
qua R1, R2. Biểu thức nào sau đây đúng? A. I = I1 = I2 B. I = I1 + I2 C. I ≠ I2 = I2 D. I1 ≠ I2
Bài 2: Phát biểu nào dưới đây không đúng đối với đoạn mạch gồm các điện trở mắc nối tiếp?
A. Cường độ dòng điện là như nhau tại mọi vị trí của đoạn mạch
B. Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế giữa hai
đầu mỗi điện trở mắc trong đoạn mạch.
C. Hiệu điện thế giữa hai đầu đoạn mạch bằng hiệu điện thế giữa hai đầu mỗi
điện trở mắc trong đoạn mạch
D. Hiệu điện thế giữa hai đầu mỗi điện trở mắc trong đoạn mạch tỉ lệ thuận với điện trở đó.
Bài 3: Đoạn mạch gồm các điện trở mắc nối tiếp là đoạn mạch không có đặc điểm nào dưới đây?
A. Đoạn mạch có những điểm nối chung của nhiều điện trở
B. Đoạn mạch có những điểm nối chung chỉ của hai điện trở
C. Dòng điện chạy qua các điện trở của đoạn mạch có cùng cường độ
D. Đoạn mạch có những điện trở mắc liên tiếp với nhau và không có mạch rẽ.
Bài 4: Biểu thức nào sau đây xác định điện trở tương đương của đoạn mạch có hai
điện trở R1, R2 mắc nối tiếp? A. B. C. D.
Bài 5: Đặt một hiệu điện thế UAB vào hai đầu đoạn mạch gồm hai điện trở R1 và R2
mắc nối tiếp. Hiệu điện thế giữa hai đầu mỗi điện trở tương ứng là U1, U2. Hệ thức
nào dau đây là không đúng? A. B.

C. D.

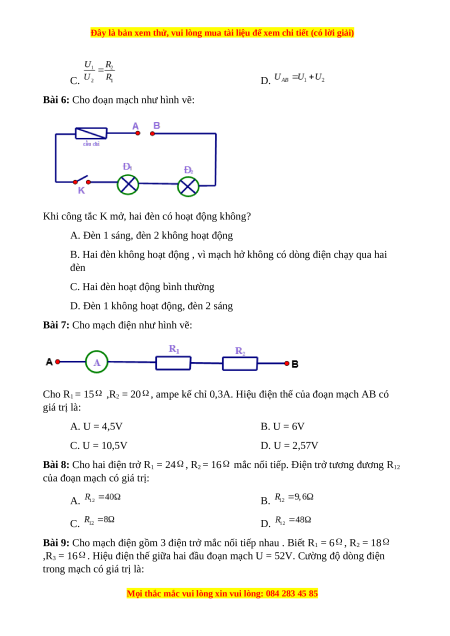

Bài 6: Cho đoạn mạch như hình vẽ:
Khi công tắc K mở, hai đèn có hoạt động không?
A. Đèn 1 sáng, đèn 2 không hoạt động
B. Hai đèn không hoạt động , vì mạch hở không có dòng điện chạy qua hai đèn
C. Hai đèn hoạt động bình thường
D. Đèn 1 không hoạt động, đèn 2 sáng
Bài 7: Cho mạch điện như hình vẽ:
Cho R1 = 15 ,R2 = 20 , ampe kế chỉ 0,3A. Hiệu điện thế của đoạn mạch AB có giá trị là: A. U = 4,5V B. U = 6V C. U = 10,5V D. U = 2,57V
Bài 8: Cho hai điện trở R1 = 24 , R2 = 16 mắc nối tiếp. Điện trở tương đương R12
của đoạn mạch có giá trị: A. B. C. D.
Bài 9: Cho mạch điện gồm 3 điện trở mắc nối tiếp nhau . Biết R1 = 6 , R2 = 18
,R3 = 16 . Hiệu điện thế giữa hai đầu đoạn mạch U = 52V. Cường độ dòng điện
trong mạch có giá trị là:

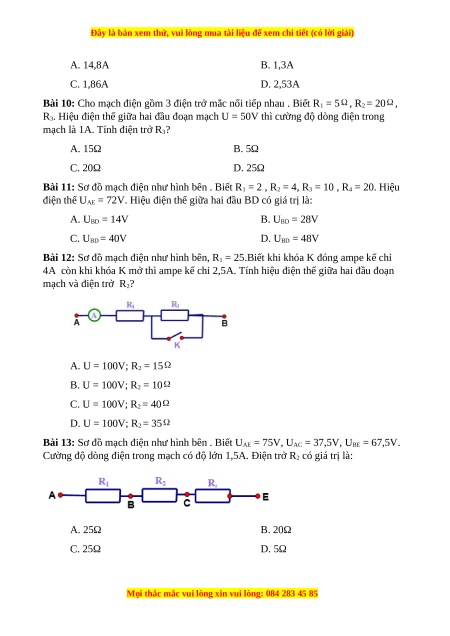

A. 14,8A B. 1,3A C. 1,86A D. 2,53A
Bài 10: Cho mạch điện gồm 3 điện trở mắc nối tiếp nhau . Biết R1 = 5 , R2 = 20 ,
R3. Hiệu điện thế giữa hai đầu đoạn mạch U = 50V thì cường độ dòng điện trong
mạch là 1A. Tính điện trở R3? A. 15Ω B. 5Ω C. 20Ω D. 25Ω
Bài 11: Sơ đồ mạch điện như hình bên . Biết R1 = 2 , R2 = 4, R3 = 10 , R4 = 20. Hiệu
điện thế UAE = 72V. Hiệu điện thế giữa hai đầu BD có giá trị là: A. UBD = 14V B. UBD = 28V C. UBD = 40V D. UBD = 48V
Bài 12: Sơ đồ mạch điện như hình bên, R1 = 25.Biết khi khóa K đóng ampe kế chỉ
4A còn khi khóa K mở thì ampe kế chỉ 2,5A. Tính hiệu điện thế giữa hai đầu đoạn mạch và điện trở R2? A. U = 100V; R2 = 15 B. U = 100V; R2 = 10 C. U = 100V; R2 = 40 D. U = 100V; R2 = 35
Bài 13: Sơ đồ mạch điện như hình bên . Biết UAE = 75V, UAC = 37,5V, UBE = 67,5V.
Cường độ dòng điện trong mạch có độ lớn 1,5A. Điện trở R2 có giá trị là: A. 25Ω B. 20Ω C. 25Ω D. 5Ω

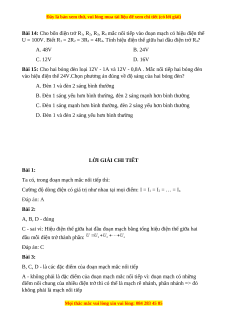

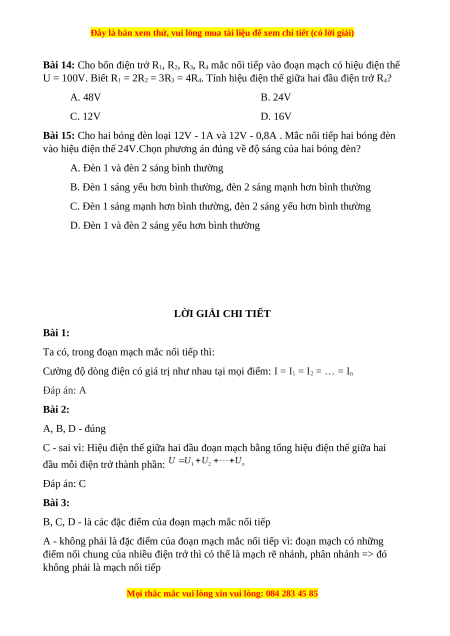

Bài 14: Cho bốn điện trở R1, R2, R3, R4 mắc nối tiếp vào đoạn mạch có hiệu điện thế
U = 100V. Biết R1 = 2R2 = 3R3 = 4R4. Tính hiệu điện thế giữa hai đầu điện trở R4? A. 48V B. 24V C. 12V D. 16V
Bài 15: Cho hai bóng đèn loại 12V - 1A và 12V - 0,8A . Mắc nối tiếp hai bóng đèn
vào hiệu điện thế 24V.Chọn phương án đúng về độ sáng của hai bóng đèn?
A. Đèn 1 và đèn 2 sáng bình thường
B. Đèn 1 sáng yếu hơn bình thường, đèn 2 sáng mạnh hơn bình thường
C. Đèn 1 sáng mạnh hơn bình thường, đèn 2 sáng yếu hơn bình thường
D. Đèn 1 và đèn 2 sáng yếu hơn bình thường LỜI GIẢI CHI TIẾT Bài 1:
Ta có, trong đoạn mạch mắc nối tiếp thì:
Cường độ dòng điện có giá trị như nhau tại mọi điểm: I = I1 = I2 = … = In Đáp án: A Bài 2: A, B, D - đúng
C - sai vì: Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng hiệu điện thế giữa hai
đầu mỗi điện trở thành phần: Đáp án: C Bài 3:
B, C, D - là các đặc điểm của đoạn mạch mắc nối tiếp
A - không phải là đặc điểm của đoạn mạch mắc nối tiếp vì: đoạn mạch có những
điểm nối chung của nhiều điện trở thì có thể là mạch rẽ nhánh, phân nhánh => đó
không phải là mạch nối tiếp
